Ο κρίσιμος ρόλος των διακόπτη κυκλώματος στα φωτοβολταϊκά συστήματα

Με την αυξανόμενη παγκόσμια ζήτηση για ανανεώσιμες πηγές ενέργειας, τα φωτοβολταϊκά συστήματα παραγωγής ηλεκτρικής ενέργειας έχουν υιοθετηθεί ευρέως λόγω της καθαρής και βιώσιμης φύσης τους. Στα φωτοβολταϊκά συστήματα, η ηλεκτρική ασφάλεια είναι υψίστης σημασίας και οι διακόπτες κυκλωμάτων, ως βασικές προστατευτικές συσκευές, διαδραματίζουν απαραίτητο ρόλο στην εξασφάλιση σταθερής λειτουργίας και την πρόληψη των ηλεκτρικών βλαβών. Αυτό το άρθρο διερευνά τη σημασία, τις λειτουργίες και τα κριτήρια επιλογής των διακόπτη κυκλώματος σε φωτοβολταϊκά συστήματα.

1. Ο ρόλος των διακόπτη κυκλώματος σε φωτοβολταϊκά συστήματα

1.1 Προστασία υπερφόρτωσης

Κατά τη διάρκεια της λειτουργίας, τα φωτοβολταϊκά συστήματα ενδέχεται να παρουσιάσουν τρέχουσες υπερβολικές τιμές που οφείλονται σε παράγοντες όπως οι διακυμάνσεις της έντασης του ηλιακού φωτός, των εξαρτημάτων γήρανσης ή των ξαφνικών αλλαγών φορτίου. Οι διακόπτες κυκλώματος μπορούν να ανιχνεύσουν τέτοιες συνθήκες υπερφόρτωσης και να διακόψουν αμέσως το κύκλωμα, να αποτρέψουν την υπερθέρμανση των καλωδίων, τη ζημιά στον εξοπλισμό ή ακόμα και τους κινδύνους πυρκαγιάς.

1.2 Προστασία βραχυκυκλώματος

Τα βραχυκύκλωμα σε φωτοβολταϊκά συστήματα μπορεί να προκύψουν από βλάβη μόνωσης, σφάλματα καλωδίωσης ή αποτυχία εξοπλισμού, με ρεύματα βραχυκυκλώματος που φθάνουν αρκετές φορές ή ακόμα και δεκάδες φορές το κανονικό ρεύμα. Οι διακόπτες κυκλώματος μπορούν να αποσυνδέσουν το κύκλωμα μέσα σε χιλιοστά του δευτερολέπτου, προστατεύοντας τα συστατικά του συστήματος (π.χ. μετατροπείς, μπαταρίες, φωτοβολταϊκές μονάδες) από ζημιές.

1.3 Ασφάλεια απομόνωσης και συντήρησης

Κατά τη συντήρηση ή την επιθεώρηση του συστήματος, οι διακόπτες κυκλώματος χρησιμεύουν ως χειροκίνητοι διακόπτες για να κόψουν το κύκλωμα, εξασφαλίζοντας την ασφάλεια του χειριστή. Παρέχουν επίσης ένα σαφές σημείο αποσύνδεσης για τη διάγνωση σφαλμάτων.

1.4 Προστασία για κυκλώματα DC και AC

Τα φωτοβολταϊκά συστήματα αποτελούνται από πλευρά DC (ηλιακούς συλλέκτες σε μετατροπείς) και πλευρά AC (μετατροπείς στο δίκτυο ή φορτία). Δεδομένου ότι το DC δεν έχει σημείο μηδενικής διασταύρωσης, η έκφραση του τόξου είναι πιο δύσκολη από ό, τι με το AC. Ως εκ τούτου, οι διακόπτες κυκλώματος DC απαιτούν ειδικό σχεδιασμό, ενώ οι διακόπτες κυκλώματος AC χρησιμοποιούνται κυρίως για εξόδους μετατροπέα και προστασία σύνδεσης πλέγματος.

2. Βασικές εκτιμήσεις για την επιλογή διακόπτη κυκλώματος σε φωτοβολταϊκά συστήματα

2.1 ονομαστική τάση και ρεύμα

Η ονομαστική τάση του διακόπτη του κυκλώματος πρέπει να υπερβαίνει τη μέγιστη τάση λειτουργίας του φωτοβολταϊκού συστήματος (π.χ. συστήματα 1000V ή 1500V DC).

Το ονομαστικό ρεύμα θα πρέπει να είναι ελαφρώς υψηλότερο από το μέγιστο συνεχές ρεύμα του συστήματος, αντιπροσωπεύοντας τους παράγοντες της θερμοκρασίας και του περιβαλλοντικού.

2.2 Διαφορές μεταξύ DC και AC Circuit Breakers

DC Circuit Breakers: Απαιτούν ισχυρότερες δυνατότητες εξάλειψης τόξου για να χειριστούν τα επίμονα ARCs DC.

AC Circuit Breakers: Χρησιμοποιείται στην πλευρά εξόδου του μετατροπέα και πρέπει να συμμορφώνεται με τα πρότυπα διασύνδεσης του πλέγματος.

2.3 Χωρητικότητα θραύσης

Τα φωτοβολταϊκά συστήματα μπορούν να παράγουν υψηλά ρεύματα κατά τη διάρκεια βραχυκυκλώματος. Η χωρητικότητα θραύσης του διακόπτη (π.χ. 10ka, 20ka) πρέπει να είναι επαρκής για να διακόψει με ασφάλεια τα ρεύματα σφάλματος.

2.4 Περιβαλλοντική προσαρμοστικότητα

Δεδομένου ότι τα φωτοβολταϊκά συστήματα είναι τυπικά εγκατεστημένα σε εξωτερικούς χώρους, οι διακόπτες κυκλώματος πρέπει να διαθέτουν σχεδιαστικά, αδιάβροχα και ανθεκτικά σε υψηλή θερμοκρασία σχέδια για μακροπρόθεσμη αξιοπιστία.

3. Κοινοί τύποι διακόπτη κυκλώματος

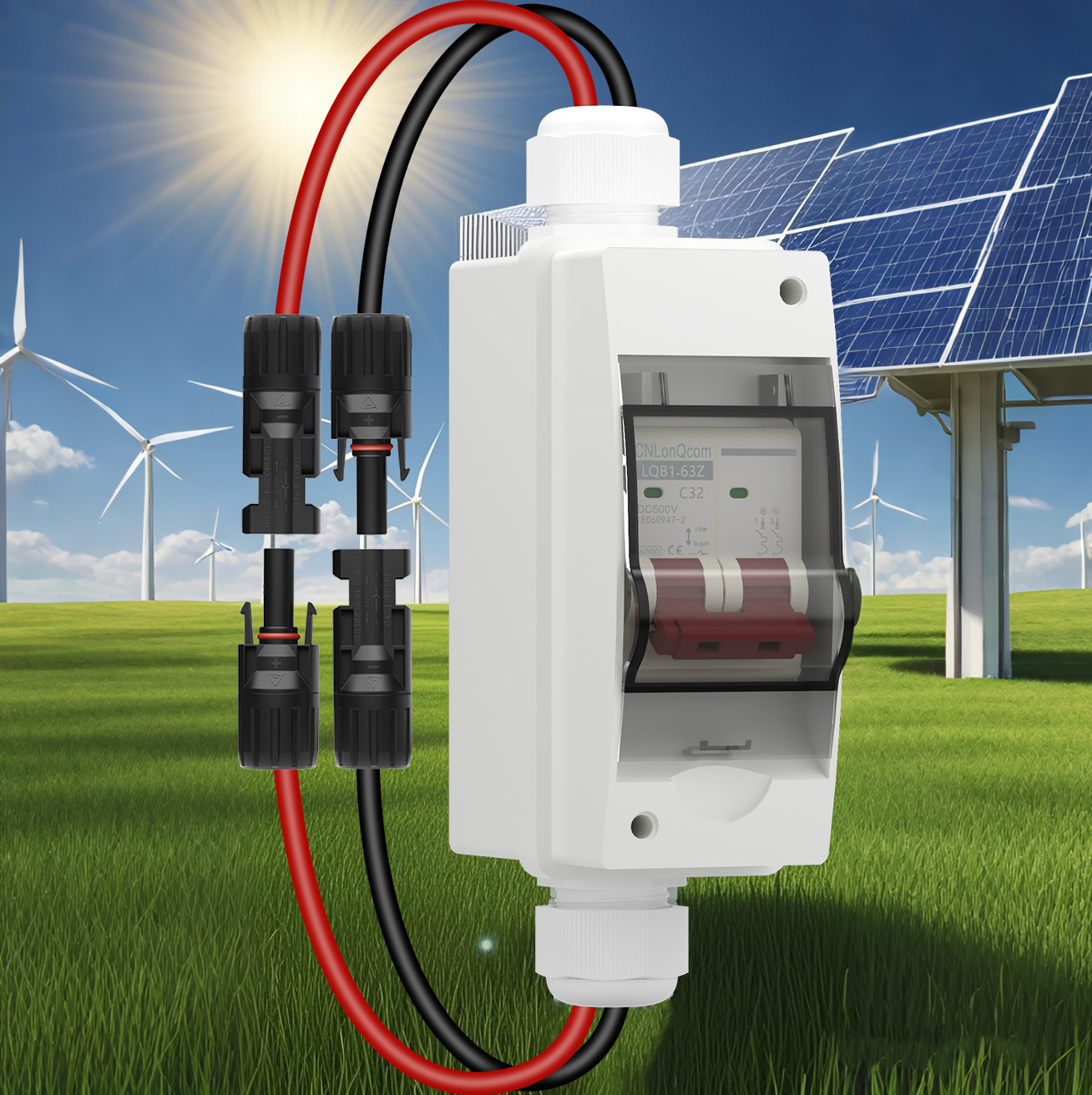

3.1 Διακόπτες κυκλώματος DC

Χρησιμοποιείται για ηλιακές συστοιχίες και εισόδους μετατροπέα, όπως μικροσκοπικά διακόπτες κυκλώματος (MCBS), ασφάλειες ή εξειδικευμένα διακόπτες κυκλώματος PV DC.

Ορισμένα μοντέλα περιλαμβάνουν την προστασία αντίστροφης πολωτικότητας για την πρόληψη των ρευμάτων backfeed.

3.2 διακόπτες κυκλώματος AC

Εφαρμόζεται στην πλευρά εξόδου του μετατροπέα, όπως οι διακόπτες κυκλώματος κηλίδων (MCCBS) ή οι διακόπτες κυκλώματος αέρα (ACBs).

Πρέπει να πληροί τα πρότυπα πιστοποίησης όπως το UL ή το IEC.

4. Κοινές αιτίες αποτυχίας του διακόπτη κυκλώματος και προληπτικών μέτρων

4.1 Όμβονη

Αιτίες: Υπερφόρόδες, βραχυκύκλωμα, ακατάλληλη επιλογή ή γήρανση.

Λύσεις: σωστό μέγεθος, τακτική δοκιμή και αποφυγή υπερφόρτωσης.

4.2 Διάβρωση επαφής

Αιτίες: συχνή εναλλαγή, κακή επαφή ή τόξο.

Λύσεις: Χρησιμοποιήστε διακόπτες κυκλωμάτων υψηλής ποιότητας και ελαχιστοποιήστε τις περιττές λειτουργίες.

4.3 Περιβαλλοντικές επιπτώσεις

Αιτίες: Υψηλές θερμοκρασίες, υγρασία ή επιδόσεις υποβάθμισης της σκόνης.

Λύσεις: Επιλέξτε διακόπτες κυκλώματος με υψηλότερες αξιολογήσεις προστασίας (π.χ. IP65) και εκτελέστε ρουτίνα συντήρηση.

5. Συμπέρασμα

Οι διακόπτες κυκλωμάτων δεν αποτελούν μόνο προστατευτικά εμπόδια για τα φωτοβολταϊκά συστήματα, αλλά και κρίσιμα στοιχεία που εξασφαλίζουν ασφαλή και σταθερή λειτουργία. Η σωστή επιλογή, η σωστή εγκατάσταση και η τακτική συντήρηση μπορούν να μειώσουν σημαντικά τους ηλεκτρικούς κινδύνους, να επεκτείνουν τη διάρκεια ζωής του εξοπλισμού και να ενισχύσουν τη συνολική απόδοση του συστήματος. Καθώς προχωράει η τεχνολογία φωτοβολταϊκών, οι μελλοντικοί διακόπτες κυκλώματος θα εξελιχθούν προς υψηλότερες επιδόσεις και πιο έξυπνες λειτουργίες, παρέχοντας ισχυρότερες διασφαλίσεις για συστήματα ανανεώσιμων πηγών ενέργειας.
