Ο βασικός οδηγός για τους φωτοβολταϊκούς διακόπτες απομονωτή ηλιακού ηλίου: Εξασφάλιση της ασφάλειας και της αποδοτικότητας στα συστήματα ηλιακής ενέργειας Εισαγωγή

Καθώς η ηλιακή ενέργεια συνεχίζει να κερδίζει δημοτικότητα παγκοσμίως, η σημασία της ασφάλειας και της αποτελεσματικότητας στα φωτοβολταϊκά συστήματα (PV) δεν μπορεί να υπερεκτιμηθεί. Ένα κρίσιμο στοιχείο που εξασφαλίζει και τα δύο είναι ο διακόπτης φωτοβολταϊκού ηλιακού απομονωτή (γνωστός και ως διακόπτης αποσύνδεσης PV ή απομονωτής DC). Αυτή η συσκευή διαδραματίζει ζωτικό ρόλο στην προστασία των τεχνικών, τη διατήρηση της απόδοσης του συστήματος και τη συμμόρφωση με τα πρότυπα ηλεκτρικής ασφάλειας.

Σε αυτό το άρθρο, θα διερευνήσουμε τι είναι ένας διακόπτης απομονωτή φωτοβολταϊκών, γιατί είναι απαραίτητο, πώς λειτουργεί και βασικές εκτιμήσεις κατά την επιλογή ενός για την ηλιακή σας εγκατάσταση.

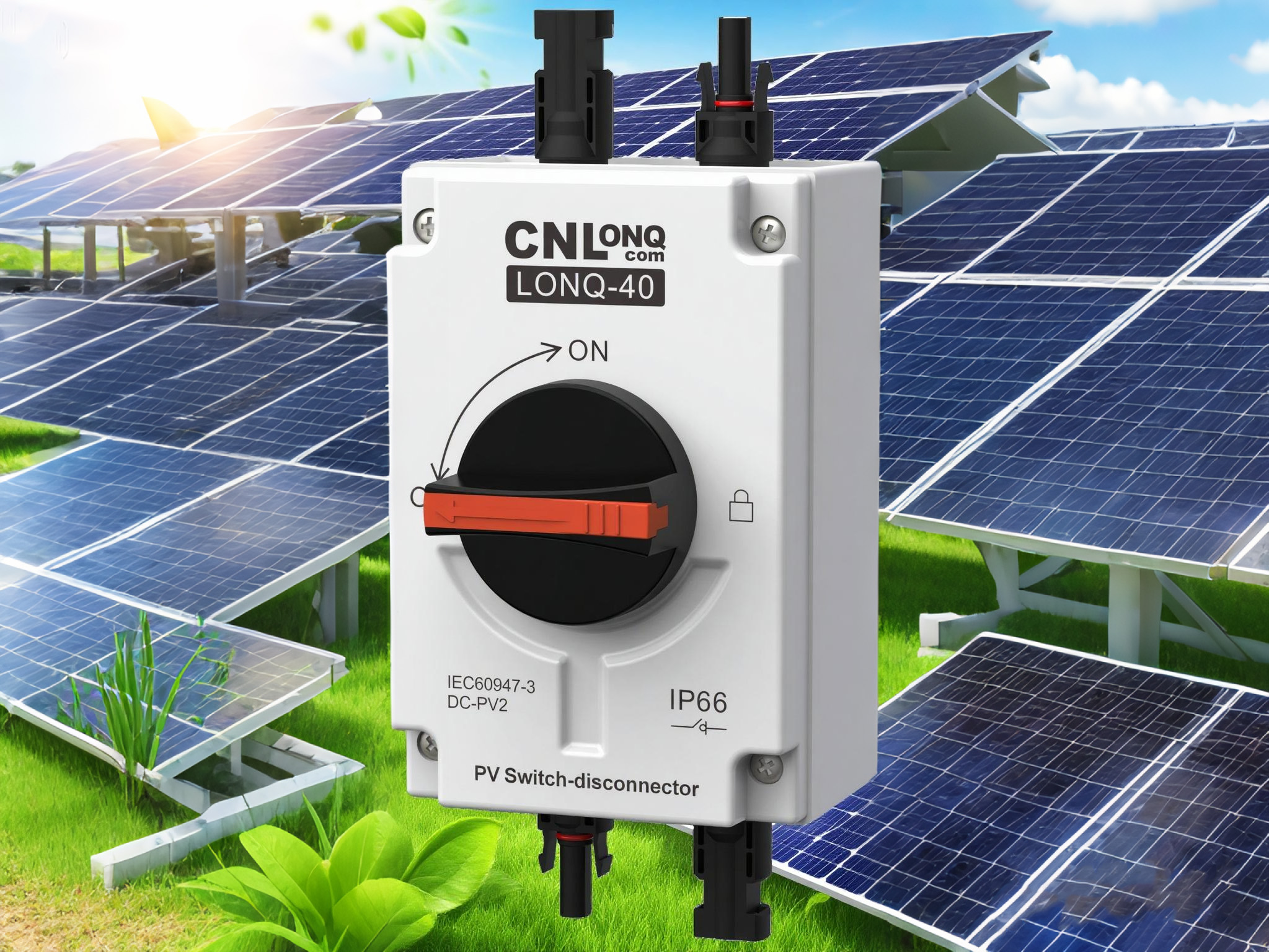

Τι είναι ένας φωτοβολταϊκός διακόπτης απομονωτή ηλιακού ηλίου;

Ένας διακόπτης απομονωτή φωτοβολταϊκών είναι μια συσκευή ασφαλείας που έχει σχεδιαστεί για να αποσυνδέει ένα σύστημα ηλιακού πίνακα από την υπόλοιπη ηλεκτρική ρύθμιση. Επιτρέπει την ασφαλή απομόνωση της ισχύος DC (άμεσης ρεύματος) που παράγεται από ηλιακούς συλλέκτες, εξασφαλίζοντας ότι η συντήρηση ή η διακοπή έκτακτης ανάγκης μπορούν να πραγματοποιηθούν χωρίς κίνδυνο ηλεκτρικής σοκ ή πυρκαγιάς.

Αυτοί οι διακόπτες είναι συνήθως εγκατεστημένοι:

Μεταξύ των ηλιακών συλλεκτών και του μετατροπέα (απομονωτής DC)

Από την πλευρά AC (μεταξύ του μετατροπέα και του πλέγματος, αν και αυτός είναι ένας διαφορετικός τύπος απομονωτή)

Γιατί είναι απαραίτητοι οι διακόπτες απομονωτή φωτοβολταϊκών;

1. Ασφάλεια για εγκαταστάτες και προσωπικό συντήρησης

Οι ηλιακοί συλλέκτες παράγουν ηλεκτρική ενέργεια κάθε φορά που εκτίθενται στο φως του ήλιου, πράγμα που σημαίνει ότι μπορούν να παράγουν DC υψηλής τάσης ακόμη και όταν το πλέγμα είναι απενεργοποιημένο. Ένας διακόπτης απομονωτή εξασφαλίζει ότι οι τεχνικοί μπορούν να λειτουργήσουν με ασφάλεια στο σύστημα χωρίς ζωντανούς ηλεκτρικούς κινδύνους.

2. Πρόληψη πυρκαγιάς

Η ελαττωματική καλωδίωση ή οι αποτυχίες των εξαρτημάτων μπορούν να οδηγήσουν σε ηλεκτρικές πυρκαγιές. Ένας σωστά αξιολογημένος διακόπτης απομονωτή βοηθά στην αποκοπή της ισχύος σε καταστάσεις έκτακτης ανάγκης, μειώνοντας τους κινδύνους πυρκαγιάς.

3. Συμμόρφωση με τα ηλεκτρικά πρότυπα

Οι περισσότερες χώρες επιβάλλουν τη χρήση διακόπτη απομονωτή σε ηλιακές εγκαταστάσεις για να συμμορφωθούν με τους κανονισμούς ασφαλείας (π.χ. IEC 60947, NEC άρθρο 690 στις Η.Π.Α. ή AS/NZS 5033 στην Αυστραλία).

4. Συντήρηση συστήματος και αντιμετώπιση προβλημάτων

Η απομόνωση των τμημάτων του συστήματος επιτρέπει ευκολότερη διάγνωση και επισκευές χωρίς να κλείσει ολόκληρη τη φωτοβολταϊκή συστοιχία.

Πώς λειτουργεί ένας διακόπτης απομονωτή φωτοβολταϊκών;

Οι διακόπτες απομονωτή φωτοβολταϊκών έχουν σχεδιαστεί για να χειρίζονται υψηλές τάσεις συνεχούς ρεύματος (έως 1000V ή περισσότερο σε εμπορικά συστήματα) και ρεύματα. Λειτουργούν παρόμοια με τους διακόπτες κυκλώματος, αλλά έχουν ειδικά βαθμολογούνται για εφαρμογές DC, οι οποίες απαιτούν ειδική τεχνολογία καταστολής τόξου λόγω της σταθερής ροής ρεύματος.

Τύποι διακόπτες απομονωτή φωτοβολταϊκών:

Οι χειροκίνητοι απομονωτές - που λειτουργούν με το χέρι, που χρησιμοποιούνται συνήθως για συντήρηση.

Αυτόματοι απομονωτές - που ενεργοποιούνται από συνθήκες σφάλματος (π.χ. σφαλμάτων υπερέντασης ή εδάφους).

Στέγη εναντίον μετατροπέα που τοποθετούνται σε μετατροπέα-μερικοί είναι εγκατεστημένοι κοντά σε πάνελ, ενώ άλλοι ενσωματώνονται σε μετατροπείς.

Βασικά χαρακτηριστικά που πρέπει να αναζητήσετε σε ένα διακόπτη απομονωτή φωτοβολταϊκών

Κατά την επιλογή ενός διακόπτη απομονωτή για μια ηλιακή εγκατάσταση, εξετάστε:

✔ Τάση και βαθμολογία ρεύματος - Πρέπει να ταιριάζει ή να υπερβαίνει τη μέγιστη τάση και ρεύμα του συστήματος.

✔ Προστασία ARC DC-Τα τόξα DC είναι πιο δύσκολο να σβήσουν από το AC, οπότε ο διακόπτης θα πρέπει να έχει κατάλληλες δυνατότητες τόξου.

✔ Αντίσταση καιρού - Για υπαίθριες εγκαταστάσεις, συνιστάται η προστασία IP65 ή υψηλότερη προστασία.

✔ Πιστοποιήσεις - Αναζητήστε συμμόρφωση με IEC, UL, Tüv ή άλλα περιφερειακά πρότυπα.

✔ Διαμόρφωση πόλων-Μονό-πόλο (για έναν αγωγό) ή διπλό πόλων (για θετικές και αρνητικές γραμμές DC).

Κοινά ζητήματα και συντήρηση

Διάβρωση - Ειδικά σε παράκτιες περιοχές, οδηγώντας σε αποτυχία αλλαγής.

Μηχανική φθορά - Η συχνή μεταγωγή μπορεί να υποβαθμίσει τις επαφές με την πάροδο του χρόνου.

Ελαττωματική αποκοπή-Οι απομονωτές κακής ποιότητας μπορούν να ταξιδέψουν άσκοπα.

Η τακτική επιθεώρηση και οι δοκιμές εξασφαλίζουν μακροπρόθεσμη αξιοπιστία.

Σύναψη

Οι φωτοβολταϊκοί διακόπτες απομονωτή ηλιακού παράγοντα είναι ένα μικρό αλλά κρίσιμο μέρος οποιουδήποτε συστήματος ηλιακής ενέργειας, εξασφαλίζοντας την ασφάλεια, τη συμμόρφωση και την επιχειρησιακή αποτελεσματικότητα. Είτε είστε ηλιακός εγκαταστάτης, ιδιοκτήτης συστήματος ή επαγγελματίας συντήρησης, η επιλογή του σωστού διακόπτη απομονωτή μπορεί να αποτρέψει τους κινδύνους και να παρατείνει τη διάρκεια ζωής της φωτοβολταϊκής σας εγκατάστασης.

Για βέλτιστες επιδόσεις, συμβουλευτείτε πάντα τους τοπικούς κανονισμούς και εργάζεστε με πιστοποιημένα στοιχεία από αξιόπιστους κατασκευαστές.
