Ο κρίσιμος ρόλος των προστατευτικών συσκευών (SPD) σε κιβώτια συνδυασμού PV: Οδηγός επιλογής και βέλτιστες πρακτικές

Εισαγωγή: Ο ευάλωτος πυρήνας των φωτοβολταϊκών συστοιχιών

Τα κιβώτια συνδυασμού PV χρησιμεύουν ως το νευρικό σύστημα των ηλιακών σταθμών, συλλέγοντας πολλαπλές εξόδους συμβολοσειρών DC πριν τα τροφοδοτήσουν σε μετατροπείς. Αυτοί οι κρίσιμοι κόμβοι εκτίθενται συνεχώς σε απειλές από απεργίες αστραπής και ηλεκτρικές υπερτάσεις που μπορούν να παραμορφώσουν ολόκληρα τα φωτοβολταϊκά συστήματα. Οι προστατευτικές συσκευές υψηλής ποιότητας (SPDs) λειτουργούν ως η πρώτη γραμμή άμυνας, διασφαλίζοντας τον εξοπλισμό αξίας εκατοντάδων χιλιάδων δολαρίων.

Κεφάλαιο 1: Γιατί τα SPD είναι απαραίτητα για τα φωτοβολταϊκά συστήματα

1.1 Μοναδικά τρωτά σημεία των φωτοβολταϊκών συστοιχιών

Συνεχής έκθεση: Τα συστήματα ορόφου και εδάφους είναι φυσικά εκτεθειμένα σε ατμοσφαιρικές απορρίψεις.

Κίνδυνοι κυκλώματος DC: Σε αντίθεση με τα συστήματα AC, τα τόξα DC δεν διαθέτουν φυσικά σημεία μηδενικής διασταύρωσης, καθιστώντας τα γεγονότα αύξησης πιο επικίνδυνα.

Ευαίσθητα ηλεκτρονικά: Τα εξαρτήματα σε σύγχρονους μετατροπείς μπορούν να υποστούν βλάβη από τάσεις μόλις 20% πάνω από την ονομαστική τιμή.

1.2 Συνέπειες ανεπαρκούς προστασίας

Άμεση ζημιά: Το 72% των αποτυχιών του μετατροπέα μπορεί να ανιχνευθεί πίσω σε υπερτάσεις τάσης (αναφορά Solaredge 2023).

Κρυμμένη αποικοδόμηση: Οι επαναλαμβανόμενες δευτερεύουσες υπερτάσεις μπορούν να μειώσουν τη διάρκεια ζωής των μονάδων έως και 30%.

Κίνδυνοι πυρκαγιάς: Τα σφάλματα DC ARC αντιπροσωπεύουν το 43% των πυρκαγιών που σχετίζονται με την ηλιακή ενέργεια (δεδομένα NFPA 2022).

Κεφάλαιο 2: Βασικές εκτιμήσεις για την επιλογή SPD σε εφαρμογές PV

2.1 κρίσιμες παράμετροι απόδοσης

Ονομαστική τάση: ≥1,2 φορές η μέγιστη τάση του συστήματος (ανά IEC 61643-31).

Ονομαστικό ρεύμα εκφόρτισης (IN): ≥20ka για SPD τύπου 1 (ανά UL 1449, 4η έκδοση).

Μέγιστο ρεύμα εκφόρτισης (IMAX): ≥40ka (ανά IEC 61643-11).

Χρόνος απόκρισης: <25 νανοδευτερόλεπτα (ανά EN 50539-11).

Θερμοκρασία λειτουργίας: -40 ° C έως +85 ° C (ανά UL 96A).

2.2 Τύποι SPD για διαφορετικές εφαρμογές

Τύπος 1 (κλάση I): Για τοποθεσίες με άμεσους κινδύνους απεργίας αστραπής (π.χ. συστήματα στέγης).

Τύπος 2 (κλάση II): για δευτερεύουσα προστασία (π.χ. εμπορικά συστήματα εδάφους).

Συνδυασμένος τύπος 1+2: Ιδανικό για μεγάλα εργοστάσια κλίμακας χρησιμότητας.

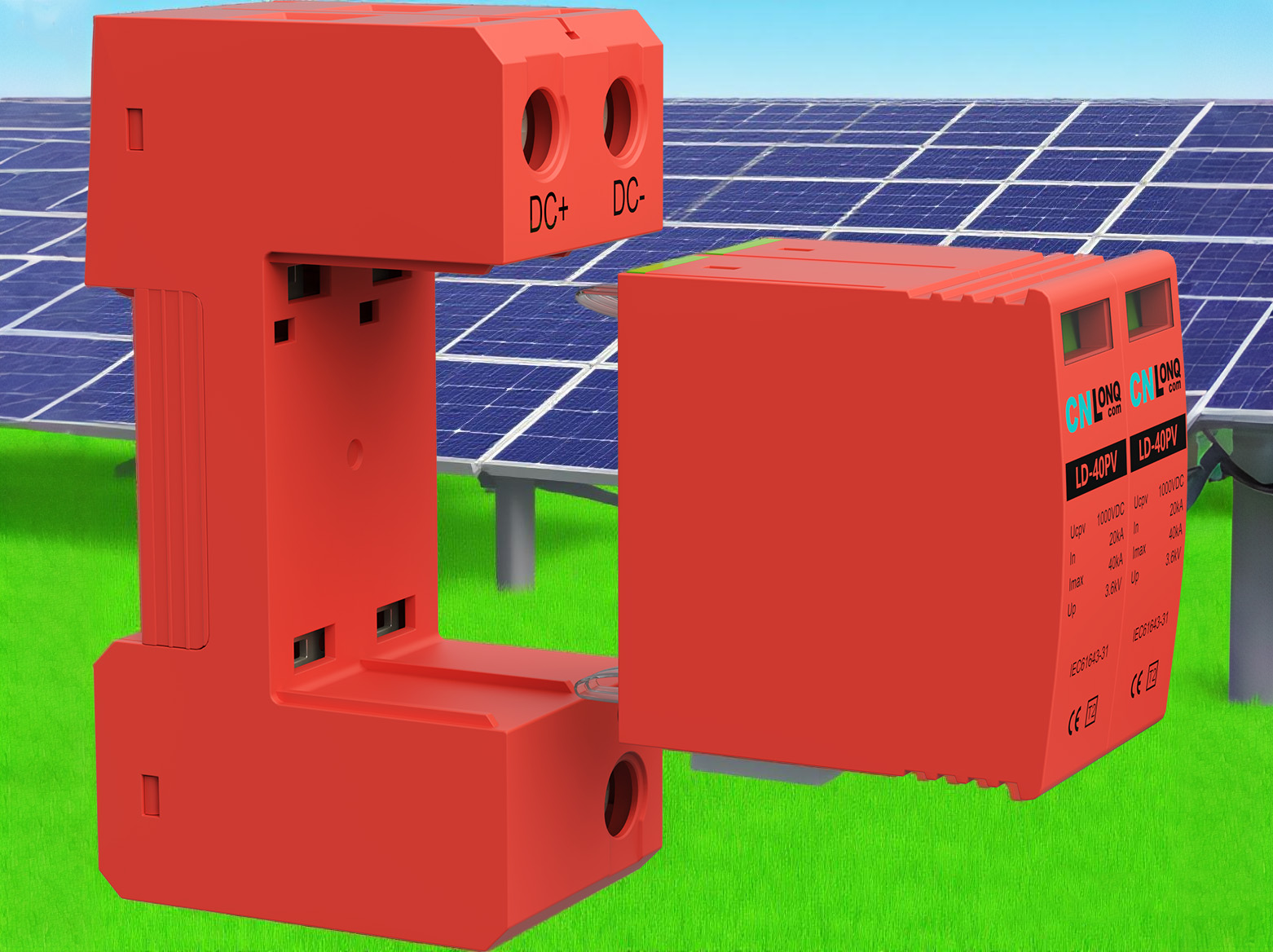

DC-ειδικά μοντέλα: Σχεδιασμένα για εφαρμογές φωτοβολταϊκών με σημάνσεις πολικότητας.

Κεφάλαιο 3: Βέλτιστες πρακτικές εγκατάστασης

3.1 Στρατηγική τοποθέτηση

Υποχρεωτικά σημεία εγκατάστασης:

Τα τερματικά εισόδου του πλαισίου συνδυασμού (ανά συμβολοσειρά).

Ανάντη του DC αποσυνδέεται.

Οι ακροδέκτες εισόδου DC του μετατροπέα.

Συνιστώμενα πρόσθετα σημεία προστασίας:

Συνδυαστές υπο-συσχέτισης.

Κατά μήκος μεγάλων καλωδίων (> 30 μέτρα).

3.2 Πρότυπα καλωδίωσης

Μέγεθος αγωγού: Ελάχιστο χαλκό 6 mm² (για 20ka spds).

Μήκος διαδρομής: Κρατήστε τις συνδέσεις SPD <0,5 μέτρα.

Απαιτήσεις γείωσης: Χρησιμοποιήστε ειδικούς αγωγούς γείωσης (≥10 mm²).

Τοπολογία σύνδεσης: Διαμόρφωση αστέρων για να αποφευχθούν οι βρόχοι εδάφους.

Κεφάλαιο 4: Κριτήρια συντήρησης και αντικατάστασης

4.1 Προληπτική συντήρηση

Τριμηνιαία επιταγή:

Επιθεωρήστε τα παράθυρα κατάστασης κατάστασης (πράσινο/κόκκινο).

Εκτελέστε θερμογραφία υπέρυθρης ακτινοβολίας (αύξηση θερμοκρασίας <15K).

Καταγράψτε τους μετρητές απεργίας αστραπής (εάν είναι εξοπλισμένοι).

Ετήσιες δοκιμές:

Δοκιμή αντίστασης μόνωσης (> 1 MΩ).

Μέτρηση αντίστασης εδάφους (<10 Ω).

Υπολειμματική δοκιμή τάσης από επαγγελματίες.

4.2 Οδηγίες αντικατάστασης

Άμεσες ενεργοποιητές αντικατάστασης:

Ορατή φυσική βλάβη (ρωγμές, σημάδια καύσης).

Ο δείκτης κατάστασης γίνεται κόκκινη.

Ο αριθμός απεργίας Lightning υπερβαίνει την ονομαστική τιμή.

Αποτυχημένες δοκιμές απόδοσης.

Συνιστώμενα διαστήματα αντικατάστασης:

Παράκτιες περιοχές: 5 χρόνια.

Ζώνες υψηλού φωτισμού: 7 χρόνια.

Τυπικές περιοχές: 10 χρόνια.

Κεφάλαιο 5: Κοινές παρανοήσεις και συστάσεις εμπειρογνωμόνων

5.1 Τυπικές παρεξηγήσεις

Μύθος: "Οι αστραπές εξαλείφουν την ανάγκη για SPD."

Γεγονός: Οι ράβδοι αστραπής προστατεύουν μόνο από άμεσες απεργίες, όχι επαγόμενες υπερτάσεις.

Cost Trap: Χρήση μη-PV-ειδικών AC SPDs.

Συνέπεια: Αδυναμία διακοπής DC Ακολουθήστε τα ρεύματα.

5.2 Συμβουλές εμπειρογνωμόνων

Υιοθετήστε μια αρχιτεκτονική προστασίας τριών επιπέδων: SPD σε επίπεδα συστοιχίας, συνδυασμού και μετατροπέα.

Επιλέξτε μοντέλα με απομακρυσμένες επαφές σηματοδότησης για ενσωμάτωση με συστήματα παρακολούθησης.

Για τα συστήματα 1500V, επαληθεύστε την ικανότητα θραύσης DC του SPD.

Επαναξιολογήστε την υπάρχουσα χωρητικότητα SPD κατά τη διάρκεια των επεκτάσεων του συστήματος.

Καθώς οι τάσεις του συστήματος φωτοβολταϊκών αυξάνονται σε 1500V, η τεχνολογία SPD επόμενης γενιάς εξελίσσεται με τρεις βασικές τάσεις: υψηλότερη απορρόφηση ενέργειας (μέχρι 100ka), πιο έξυπνα προειδοποιητικά χαρακτηριστικά (παρακολούθηση με δυνατότητα IoT) και πιο συμπαγή αρθρωτά σχέδια. Η επιλογή προϊόντων που πιστοποιούνται από την TUV Rheinland για εφαρμογές φωτοβολταϊκών και ακολουθώντας τα πρότυπα IEC 62305 για προστασία σε επίπεδο συστήματος, εξασφαλίζει ότι τα φυτά PV μπορούν να αντέξουν τις κεραυνοί σε όλη τη διάρκεια ζωής τους. Θυμηθείτε: στην ασφάλεια φωτοβολταϊκών, η προστασία υψηλής ποιότητας δεν είναι δαπάνη-είναι η πιο οικονομικά αποδοτική επένδυση για τον μετριασμό των κινδύνων.
