PV Combiner Box: Το "Smart Power Manager" των ηλιακών συστημάτων - ένας ολοκληρωμένος οδηγός

I. Ορισμός και λειτουργία των φωτοβολταϊκών κουτιών

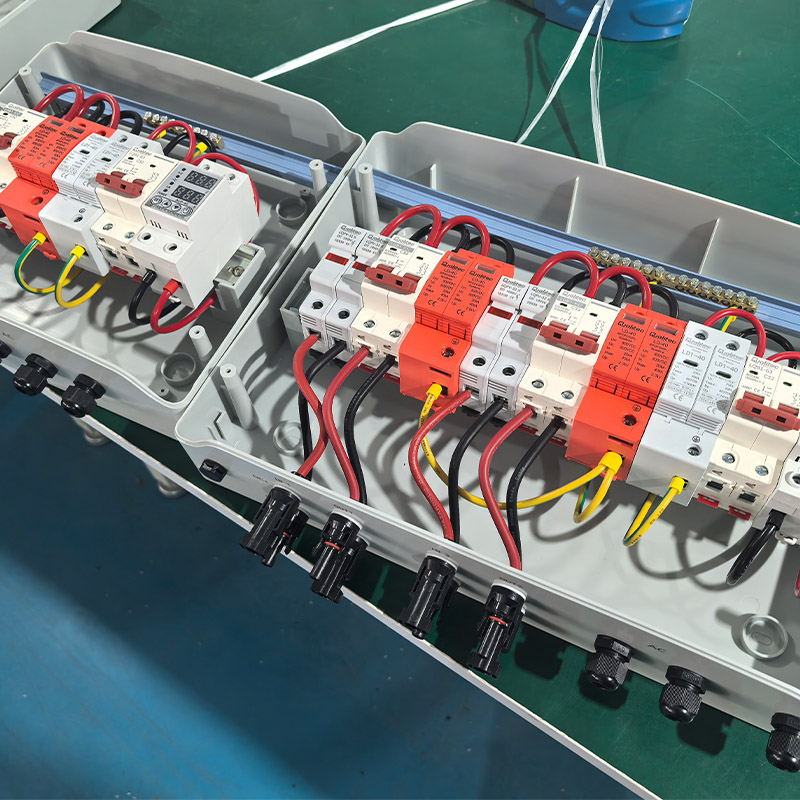

Ένα κιβώτιο συνδυασμού PV (Photovoltaic Combiner Box) είναι ένα κρίσιμο ηλεκτρικό στοιχείο στα συστήματα ηλιακής ενέργειας. Είναι υπεύθυνο για τη συλλογή, την προστασία και την παρακολούθηση της ισχύος DC που παράγεται από τις φωτοβολταϊκές χορδές και τη μετάδοση του στον μετατροπέα. Ενεργώντας ως "κέντρο αποστολής ισχύος" ενός ηλιακού σταθμού, εξασφαλίζει αποτελεσματική και ασφαλή μετάδοση ηλεκτρικής ενέργειας.

Βασικές λειτουργίες

Τρέχουσα συσσωμάτωση: παράλληλη σύνδεση πολλαπλών χορδών PV (π.χ. 12-24 χορδές) για τη μείωση της ακαταστασίας καλωδίων και τη βελτιστοποίηση της δομής του συστήματος.

Προστασία κυκλώματος: Αποτρέπει την υπερφόρτωση, τα βραχυκύκλωμα και τα αντίστροφα ρεύματα, εξασφαλίζοντας ασφαλή λειτουργία.

Έξυπνη παρακολούθηση: Ανίχνευση σε πραγματικό χρόνο της τάσης, του ρεύματος και της ισχύος για κάθε συμβολοσειρά, επιτρέποντας τη γρήγορη διάγνωση σφαλμάτων.

Γιατί χρειάζεστε ένα κουτί συνδυαστή;

✔ Βελτιώνει την αξιοπιστία του συστήματος εμποδίζοντας τις αποτυχίες μιας σειράς από τη συνολική παραγωγή.

✔ Μειώνει τις απώλειες γραμμής και ενισχύει την αποτελεσματικότητα της μετάδοσης.

✔ Παρέχει έξυπνα δεδομένα λειτουργίας, μειώνοντας το μακροπρόθεσμο κόστος συντήρησης.

Ii. Βασικοί ρόλοι των φωτοβολταϊκών κουτιών

1. Τρέχουσα συσσώρευση για βελτιστοποιημένη μετάδοση

Οι φωτοβολταϊκές μονάδες είναι συνήθως συνδεδεμένες σε χορδές και το κουτί συνδυαστή συγχωνεύει πολλαπλές χορδές για να σχηματίσει υψηλότερη απόδοση ρεύματος.

Παράδειγμα: Ένα ηλιακό σύστημα 10kW μπορεί να αποτελείται από 5 χορδές (2kW το καθένα), το οποίο συνδυάζει το κουτί συνδυασμού πριν από την αποστολή ισχύος στον μετατροπέα.

2. Προστασία κυκλώματος πολλαπλών στρωμάτων

Λειτουργία χαρακτηριστικών προστασίας

DC Ασφάλεια/Διακόπτης κυκλώματος κόβει το κύκλωμα κατά τη διάρκεια υπερφόρτωσης ή βραχυκύκλωμα για να αποτρέψει τους κινδύνους πυρκαγιάς.

Η δίοδος αποκλεισμού εμποδίζει τη ροή αντίστροφου ρεύματος (π.χ. όταν μια συμβολοσειρά είναι σκιασμένη).

Οι προστατευτικές προστατευτικές προστασίες υπερνυσμάτων κατά των αιχμών τάσης που προκαλούνται από τις διακυμάνσεις των αστραπών ή του πλέγματος.

3. Έξυπνη παρακολούθηση και συντήρηση

Προχωρημένος συνδυασμός συνδυασμών συνδυασμού, παρακολούθηση:

✅ ρεύμα/τάση ανά συμβολοσειρά

✅ Συνολική ισχύς και αποδοτικότητα του συστήματος

✅ Ειδικότητες σφάλματος (π.χ. μη φυσιολογικές χορδές, ασφάλειες)

Η απομακρυσμένη παρακολούθηση (4G/Wi-Fi) επιτρέπει την ταχεία αντιμετώπιση προβλημάτων.

Iii. Προστασία από αστραπή σε κιβώτια συνδυαστή φωτοβολταϊκών

Δεδομένου ότι τα φωτοβολταϊκά συστήματα εκτίθενται σε εξωτερικούς χώρους, η προστασία από αστραπή είναι ένα κρίσιμο χαρακτηριστικό σχεδιασμού!

1. Συσκευή προστασίας κύματος (SPD)

Λειτουργία: απορροφά τις υπερτάσεις υψηλής τάσης από τις διακυμάνσεις του Lightning ή του πλέγματος.

Εγκατάσταση: Τυπικά τοποθετείται στους ακροδέκτες εισόδου/εξόδου DC.

2. Προστασία γείωσης

Το μεταλλικό περίβλημα πρέπει να είναι σωστά γειωμένο για να διαλύσει με ασφάλεια τα ρεύματα κεραυνών.

Πρότυπο: Αντίσταση εδάφους <4Ω (<1Ω για φυτά μεγάλης κλίμακας).

3. Σχεδιασμός απομόνωσης

Οι ακροδέκτες απομόνωσης αστραπής εμποδίζουν τις υπερτάσεις υψηλής τάσης να επηρεάσουν άλλα κυκλώματα.

⚠ Σημαντικές σημειώσεις:

Σε περιοχές επιρρεπείς σε αστραπές, επιλέξτε TUV/CE πιστοποιημένα κουτιά με υψηλές αξιολογήσεις προστασίας (π.χ. IP65).

Επιθεωρήστε τακτικά SPD (αντικαταστήστε κάθε ~ 2 χρόνια).

Iv. Τύποι PV Combiner Boxes & Οδηγός επιλογής

Τα κουτιά συνδυασμού κατηγοριοποιούνται από την εφαρμογή:

1. Με αριθμό εισόδων

Χαρακτηριστικά εφαρμογών τύπου

4-8 Εισαγωγή (μικρή) Κατοικία Απλή δομή στον τελευταίο όροφο, χαμηλό κόστος

12-24 Εισαγωγή (πρότυπη) Εμπορική/Μεσαία Φυτά Έξυπνη Παρακολούθηση, ισχυρή Προστασία από Λωρίδα

24+ εισροές (μεγάλες) Utility Scale Solar Farms High Protection (IP67), τηλεχειριστήριο

2 με λειτουργικότητα

Basic: Fuses + Switches (έργα προϋπολογισμού)

SMART: Καταγραφή δεδομένων, αντι-αντίστροφη, ανάκτηση PID (εμπορική χρήση Premium)

Αρχή έκρηξης: Για επικίνδυνα περιβάλλοντα (ανοξείδωτο χάλυβα + πιστοποιήσεις)

3. Με στυλ τοποθέτησης

Wall-τοποθετημένο: εξοικονόμηση χώρου για στέγες

Οικόπεδα: Ευκολότερη συντήρηση για μεγάλα φυτά

V. Πώς να επιλέξετε το σωστό πλαίσιο συνδυαστή;

1.

Κατοικία: 4-8 εισροές

Εμπορικό: 12-24 εισόδους

Κλίμακα κοινής ωφέλειας: 24+ εισόδους (αρθρωτός σχεδιασμός)

2. Ελέγξτε την βαθμολογία προστασίας

OUTDOOR: Ελάχιστο IP65 (σκόνη/αδιάβροχη)

Παράκτια/βιομηχανικά: περίβλημα από ανοξείδωτο χάλυβα

3. Προτεραιότητα σε έξυπνες λειτουργίες

Επιλέξτε μοντέλα με σάρωση καμπύλης IV και απομακρυσμένη παρακολούθηση για ευκολότερα διαγνωστικά.

4. Επαληθεύστε πιστοποιήσεις

Διεθνής: Tuv, CE, UL (Βόρεια Αμερική)

Εγχώρια: CQC, πιστοποίηση "Golden Sun"

Συμπέρασμα: Ο αφανής ήρωας των ηλιακών συστημάτων

Αν και συχνά παραβλέπονται, τα κουτιά συνδυασμού φωτοβολταϊκών είναι απαραίτητα για αποτελεσματική και ασφαλή παραγωγή ηλιακής ενέργειας. Από την τρέχουσα συσσωμάτωση έως την προστασία από αστραπές, αυξάνουν την απόδοση του συστήματος σε κάθε επίπεδο.

Συμβουλές επιλογής:

🔹 Κατοικία PV → 4-8 Smart Models εισόδου (παρακολούθηση Wi-Fi)

🔹 Εμπορικά φυτά → 12-24 Είσοδος, υψηλή προστασία (IP65 + SPD)

🔹 κλίμακα κοινής ωφέλειας → Modular, διαχειριζόμενη από απόσταση

Αναβαθμίστε το ηλιακό σας σύστημα σήμερα - επιτρέψτε στο κουτί συνδυαστή να είναι το "Smart Power Manager"! ☀*
