Ανάλυση των διαφορών και των πλεονεκτημάτων/μειονεκτήματα μεταξύ των διακόπτη κυκλώματος AC και των διακόπτη κυκλώματος DC

I. Βασικές διαφορές μεταξύ των διακόπτη κυκλώματος AC και DC

1.

AC Circuit Breakers:

Το ρεύμα AC έχει πολλαπλά σημεία μηδενικής διασταύρωσης ανά δευτερόλεπτο (π.χ., 50Hz AC διασχίζει μηδέν 100 φορές ανά δευτερόλεπτο), επιτρέποντας στα ARCs να σβήνουν φυσικά.

Οι συνήθεις τύποι περιλαμβάνουν διακόπτες κυκλώματος αέρα, διακόπτες κυκλώματος πετρελαίου και διακόπτες SF6, οι οποίοι αξιοποιούν τη μηδενική διέγερση για γρήγορη διακοπή τόξου.

DC Circuit Breakers:

Το DC δεν έχει φυσική μηδενική διασταύρωση, καθιστώντας την καταστολή του τόξου πιο δύσκολη.

Οι κοινές τεχνικές σβήνοντας τόξο περιλαμβάνουν:

Μαγνητική έκρηξη (χρησιμοποιώντας μαγνητικά πεδία για να τεντώσει και να κρυώσει το τόξο)

Σβέστη τόξου με βάση το φυσικό αέριο (π.χ., SF6)

Μεταγωγή στερεάς κατάστασης (π.χ. υβριδικά διακόπτες με βάση το IGBT/MOSFET)

2. Δομικός σχεδιασμός

AC Circuit Breakers:

Σχετικά απλή δομή, χαμηλότερο κόστος.

Συνήθως χρησιμοποιείτε μηχανικές επαφές + αλεξίπτωτα τόξου.

DC Circuit Breakers:

Απαιτούν ισχυρότερη καταστολή του τόξου, που οδηγούν σε πιο σύνθετα σχέδια (π.χ. μαγνητικά πηνία, εξειδικευμένα αλεξίπτωτα).

Τα συστήματα DC υψηλής τάσης (π.χ. ηλιακές εκμεταλλεύσεις, μετάδοση HVDC) χρησιμοποιούν συχνά υβριδικά διακόπτες (μηχανικοί διακόπτες + διακόπτες ημιαγωγών).

3. Τάση τάσης και χωρητικότητα θραύσης

AC Circuit Breakers:

Που χρησιμοποιούνται σε εφαρμογές χαμηλής τάσης (π.χ., 220V κατοικιών) σε εφαρμογές υψηλής τάσης (π.χ. πλέγμα 110kv).

Η χωρητικότητα θραύσης που μετράται σε Ka (Kiloamperes), π.χ., οι οικιακοί διακόπτες συνήθως 6ka -10ka.

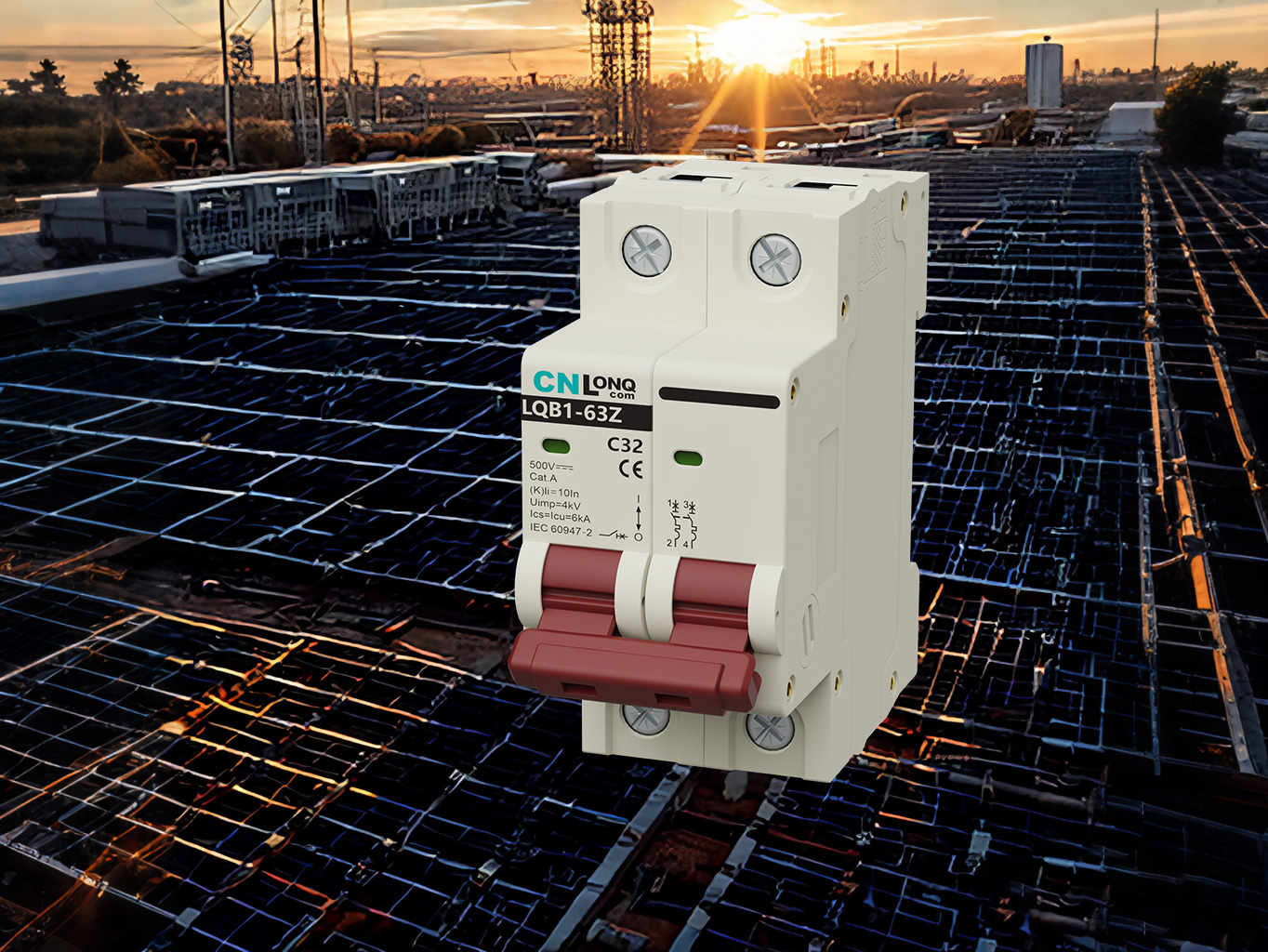

DC Circuit Breakers:

Κυρίως για συστήματα χαμηλής έως μέσης τάσης (π.χ. 12V-1500V σε εφαρμογές ηλιακής/EV).

Η χωρητικότητα θραύσης είναι πιο κρίσιμη λόγω του επίμονου τόξου, απαιτώντας εξειδικευμένα σχέδια.

4. Εφαρμογή σεναρίων

Τύπος διακόπτη κυκλώματος Τυπικές εφαρμογές

AC Circuit Breakers Κατοικία/Βιομηχανική Διανομή ισχύος, Εμπορικά Πράγματα

DC Circuit Breakers Solar PV Systems, Αποθήκευση μπαταριών, φόρτιση EV, σιδηροδρομική διαμετακόμιση (π.χ. Power Metro)

Iii. Πλεονεκτήματα και σύγκριση μειονεκτήματα

1. Πλεονεκτήματα των διακόπτη κυκλώματος εναλλασσόμενου ρεύματος

✅ Κάτω κόστος: Η απλούστερη κατασκευή μειώνει τα έξοδα κατασκευής και συντήρησης.

✅ Τεχνολογία ώριμης τεχνολογίας: Τυποποιημένα σχέδια λόγω της εκτεταμένης χρήσης του πλέγματος AC.

✅ Εύκολη σβήνοντας τόξο: Η φυσική μηδενική διασταύρωση εξασφαλίζει αξιόπιστη λειτουργία.

2. Μειονεκτήματα των διακόπτη κυκλώματος εναλλασσόμενου ρεύματος

❌ Δεν μπορεί να χρησιμοποιηθεί σε κυκλώματα DC: Μπορεί να αποτύχει να διακόψει τα τόξα DC, θέτοντας κίνδυνο πυρκαγιάς.

3. Πλεονεκτήματα των διακόπτη κυκλώματος DC

✅ Σχεδιασμένο για συστήματα DC: αποτελεσματική καταστολή τόξου για ασφαλή λειτουργία.

✅ Βασικό για τις ανανεώσιμες πηγές ενέργειας: Κρίσιμη για την ηλιακή, αποθήκευση και φόρτιση EV.

✅ Υψηλή αξιοπιστία: Οι μέθοδοι προχωρημένης απόσβεσης εξασφαλίζουν προστασία.

4. Μειονεκτήματα των διακόπτη κυκλώματος DC

❌ Υψηλότερο κόστος: Τα σύνθετα σχέδια τα καθιστούν 2-5 φορές πιο ακριβά από τους διακόπτες AC.

❌ Τεχνολογικά απαιτητικό: Οι διαταραχές DC υψηλού ρεύματος (π.χ. HVDC) απαιτούν προηγμένα υλικά.

Iv. Πώς να επιλέξετε μεταξύ των διακόπτη κυκλώματος AC και DC;

Τρέχων τύπος:

AC Power (Household/Industrial) → Διακόπτης κυκλώματος AC

DC Power (ηλιακή/μπαταρία/EV) → Διακόπτης DC

Χωρητικότητα θραύσης:

Τα συστήματα DC χρειάζονται υψηλότερους διακόπτες (π.χ. 1000V/20A για ηλιακή ενέργεια).

Πιστοποιήσεις:

AC Breakers: συμμορφώνονται με το IEC 60898 (κατοικίες) ή το IEC 60947 (βιομηχανική).

DC Breakers: Γνωρίστε τα πρότυπα UL 489B ή IEC 60947-2.

V. Μελλοντικές τάσεις

Hybrid Breakers: Συνδυάζοντας τη μηχανική και τη μεταγωγή στερεάς κατάστασης για καλύτερη απόδοση DC.

Έξυπνα χαρακτηριστικά: Ενσωματωμένη παρακολούθηση για τηλεχειριστήριο (π.χ. έξυπνοι φωτοβολταϊκοί).

Υποστήριξη υψηλότερης τάσης: Προώθηση της τεχνολογίας διακόπτη HVDC για εφαρμογές κλίμακας δικτύου.

Σύναψη

Οι διακόπτες κυκλώματος AC και DC διαφέρουν σημαντικά λόγω της φύσης των ρευμάτων που χειρίζονται. Οι διακόπτες AC κυριαρχούν στα παραδοσιακά δίκτυα λόγω της κόστους-αποτελεσματικότητας και της αξιοπιστίας τους, ενώ οι διακόπτες DC είναι απαραίτητοι σε συστήματα ανανεώσιμης ενέργειας παρά το υψηλότερο κόστος τους. Η επιλογή του σωστού τύπου είναι ζωτικής σημασίας για τη διασφάλιση της ηλεκτρικής ασφάλειας και της σταθερότητας του συστήματος.
