Διακόπτης αποσύνδεσης PV: Ο "κηδεμόνας ασφαλείας" των ηλιακών συστημάτων - ένας πλήρης οδηγός

I. Ορισμός και λειτουργία των διακόπτη αποσύνδεσης PV

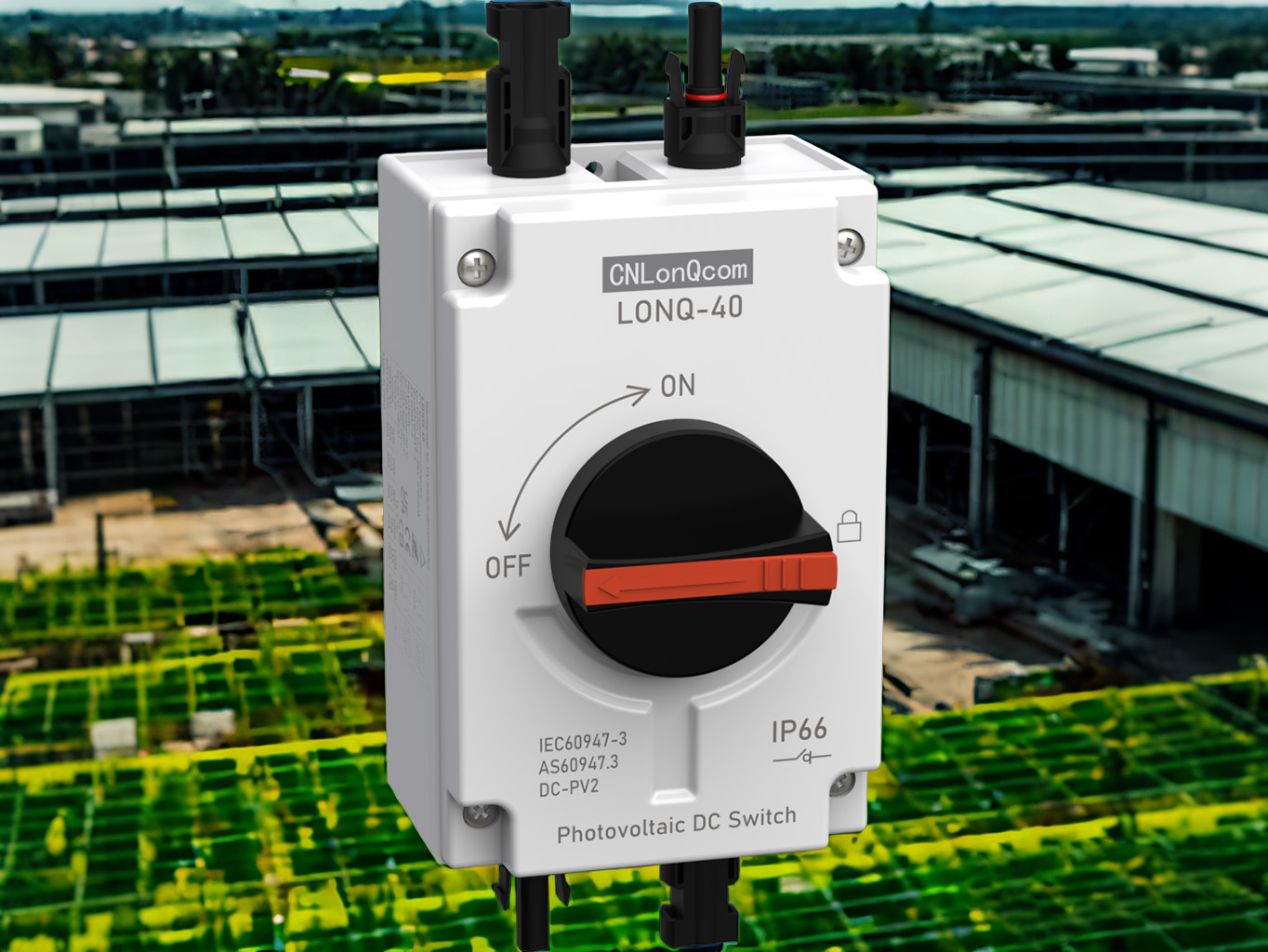

Ένας διακόπτης αποσύνδεσης PV είναι ένας διακόπτης ασφαλείας ειδικά σχεδιασμένο για κυκλώματα DC σε συστήματα ηλιακής ενέργειας.     Εξυπηρετεί δύο πρωταρχικές λειτουργίες: ηλεκτρική απομόνωση και διακοπή έκτακτης ανάγκης, ενεργώντας ως "φρένο έκτακτης ανάγκης" ενός φωτοβολταϊκού συστήματος για να εξασφαλίσει απόλυτη ασφάλεια κατά τη συντήρηση ή τα σφάλματα.

Βασικές λειτουργίες

Φυσική απομόνωση: Παρέχει ένα ορατό σημείο διακοπής για να εξασφαλιστεί ότι δεν υπάρχουν ρεύματα κατά τη συντήρηση.

Προστασία υπερφόρτωσης: Ορισμένα μοντέλα ενσωματώνουν ασφάλειες για την πρόληψη ζημιών βραχυκυκλώματος.

Τμηματοποίηση συστήματος: Επιτρέπει την επιλεκτική αποσύνδεση των μεμονωμένων χορδών χωρίς να επηρεάζεται ολόκληρο το σύστημα.

Γιατί τα ηλιακά συστήματα πρέπει να χρησιμοποιούν ειδικούς διακόπτες αποσύνδεσης;

✔ Οι τυπικοί διακόπτες AC δεν μπορούν να διακόψουν αξιόπιστα τα τόξα DC (επικίνδυνες!).

✔ συμμορφώνεται με τα διεθνή πρότυπα ασφαλείας (π.χ., NEC 690.17).

✔ Αποτρέπει το αντίστροφο ρεύμα από τα καταστροφικά εξαρτήματα.

Ii.     Βασικοί ρόλοι φωτοβολταϊκών διακόπτη

1. Απομόνωση ασφαλείας (πρωταρχικός σκοπός)

Ασφάλεια συντήρησης: Παρέχει ένα σαφές φυσικό σημείο διακοπής κατά την εξυπηρέτηση των μετατροπέων ή της καλωδίωσης.

Τερματισμός έκτακτης ανάγκης: γρήγορα κόβει την υψηλή τάση DC σε περίπτωση πυρκαγιάς, αστραπής κ.λπ.

Αντίστροφη προστασία ρεύματος: Αποτρέπει τους μετατροπείς να τροφοδοτούν την ισχύ πίσω σε πάνελ τη νύχτα.

2. Προστασία υπερφόρτωσης (βελτιωμένα χαρακτηριστικά)

Αποτελεσματικότητα υλοποίησης τύπου προστασίας

Προστασία βραχυκυκλώματος Η ενσωματωμένη ασφάλεια DC διακόπτει το ρεύμα σφάλματος (έως 1000VDC/20KA).

Η υπερτασική προστασία από την προστασία του θερμογνητικού ταξιδιού εμποδίζει την υπερθέρμανση/πυρκαγιές του καλωδίου.

Προστασία σφαλμάτων ARC Ταχέως σπάσιμο σχεδιασμού (<3ms) συμμορφώνεται με τα πρότυπα σφάλματος ARC UL1699B.

3 Διαχείριση συστήματος

Ειδικό έλεγχο συμβολοσειράς: Τα μεγάλα φυτά μπορούν να διαχειριστούν τμήματα (π.χ. 1 διακόπτη ανά 10 χορδές).

Ορατότητα κατάστασης: Παράθυρο μηχανικής ένδειξης (μερικά με φώτα LED) εμφανίζει κατάσταση ενεργοποίησης/απενεργοποίησης.

Iii.     Τύποι και επιλογή διακόπτη αποσύνδεσης φωτοβολταϊκών

1. Με δομή

Εφαρμογές χαρακτηριστικών τύπου

Χειροκίνητη χειροκίνητη μηχανική λαβή + ορατό σημείο διακοπής, χαμηλό κόστος.    Κατοικημένα/μικρά εμπορικά συστήματα.

Ο τύπος διάλειμμα φόρτωσης μπορεί να διακόψει το ρεύμα φόρτωσης (απαιτεί αλεξίπτωτο τόξου).    Μεσαίας κλίμακας φωτοβολταϊκές συστοιχίες.

Τύπος ασφαλειών Ολοκληρωμένη ασφάλεια DC, σχεδιασμός διπλής χρήσης.    Υψηλά σενάρια ρεύματος βραχυκυκλώματος.

2. Με βαθμολογία τάσης

600VDC Class: Πρότυπο για οικιακά συστήματα (Κίνα/Ευρώπη).

Κατηγορία 1000VDC: Μεγάλες ηλιακές εκμεταλλεύσεις (απαίτηση των ΗΠΑ NEC).

1500VDC κλάση: συστήματα εξαιρετικά υψηλής τάσης επόμενης γενιάς (οικονομικά αποδοτικά).

Iv. Πώς να επιλέξετε έναν διακόπτη αποσύνδεσης PV;

1. Ελέγξτε τις πιστοποιήσεις

Βόρεια Αμερική: UL 98B, NEC 690.17.

Ευρώπη: IEC 60947-3, VDE 0660.

2. Παράμετροι κλειδιών

Ονομαστική τάση ≥ Σύστημα μέγιστη τάση (περιθώριο 20%).

Χωρητικότητα θραύσης ≥ Αναμενόμενο ρεύμα βραχυκυκλώματος.

Αξιολόγηση προστασίας: IP65+ για υπαίθρια χρήση.

V. Συμβουλές εγκατάστασης και συντήρησης

1. Τοποθεσία εγκατάστασης

Υποχρεωτικό: εντός 1 μέτρου από την είσοδο DC του μετατροπέα (απαίτηση NEC).

Συνιστάται: στην έξοδο του Box Combiner.

2. Συντήρηση

Ελέγξτε την οξείδωση επαφής κάθε 6 μήνες.

Ταχύτητα διακοπής δοκιμής ετησίως.

Επιθεωρήστε την αντίσταση γείωσης πριν από την εποχή των καταιγίδων.

Συμπέρασμα: Ασφάλεια Πρώτον, η απομόνωση είναι το κλειδί!

Αν και οι μικροί, οι διακόπτες αποσύνδεσης φωτοβολταϊκών είναι η τελευταία γραμμή άμυνας για προσωπική ασφάλεια.     Με την άνοδο των συστημάτων 1500V και του έξυπνου φωτοβολταϊκού, οι διακόπτες επόμενης γενιάς εξελίσσονται προς υψηλότερη τάση, ταχύτερο σπάσιμο και ενσωμάτωση του IoT.
