Ο κρίσιμος ρόλος των διακόπτων αποσύνδεσης στα ηλιακά φωτοβολταϊκά συστήματα

Καθώς τα ηλιακά φωτοβολταϊκά συστήματα (PV) συνεχίζουν να επεκτείνονται παγκοσμίως, η εξασφάλιση της ασφαλούς και αποτελεσματικής λειτουργίας τους παραμένει κορυφαία προτεραιότητα.   Μεταξύ των βασικών στοιχείων που διασφαλίζουν αυτά τα συστήματα, οι διακόπτες αποσύνδεσης παίζουν θεμελιώδη αλλά συχνά υποτιμούν τον ρόλο.   Σε αντίθεση με τους διακόπτες κυκλώματος, οι οποίοι προστατεύουν από υπερφόρτωση και βραχυκύκλωμα, οι διακόπτες αποσύνδεσης παρέχουν φυσική απομόνωση, επιτρέποντας την ασφαλή συντήρηση, τους τερματισμούς έκτακτης ανάγκης και την κατάτμηση του συστήματος.

Γιατί η αποσύνδεση των διακόπτη έχει σημασία σε ηλιακά φωτοβολταϊκά συστήματα

1. Ασφάλεια Πρώτη: Ηλεκτρική απομόνωση για συντήρηση

Η κύρια λειτουργία ενός διακόπτη αποσύνδεσης είναι να δημιουργήσει ένα ορατό διάλειμμα στο κύκλωμα, εξασφαλίζοντας ότι δεν ρεύματα ρεύματος όταν οι τεχνικοί εκτελούν επιθεωρήσεις ή επισκευές.   Αυτό είναι ιδιαίτερα κρίσιμο στα φωτοβολταϊκά συστήματα επειδή:

- Οι ηλιακοί συλλέκτες παράγουν τάση όποτε εκτίθενται στο φως, δηλαδή ακόμη και όταν ο μετατροπέας είναι απενεργοποιημένος, μπορεί να υπάρχει επικίνδυνη τάση DC.

- Τα τόξα DC είναι πιο δύσκολο να σβήσουν από τα τόξα AC, καθιστώντας την κατάλληλη απομόνωση ζωτικής σημασίας για την πρόληψη των ηλεκτρικών κινδύνων.

2. Τμηματοποίηση συστήματος για αποτελεσματική λειτουργία

Οι μεγάλης κλίμακας ηλιακές εκμεταλλεύσεις και ακόμη και τα οικιστικά φωτοβολταϊκά συστήματα βασίζονται σε αποσύνδεση των διακόπτη για να απομονώσουν συγκεκριμένα τμήματα χωρίς να κλείσουν ολόκληρο τον πίνακα.   Οι βασικές εφαρμογές περιλαμβάνουν:

- Απομόνωση σε επίπεδο συμβολοσειράς: επιτρέπει τη συντήρηση σε μία μόνο ηλιακή συμβολοσειρά χωρίς να επηρεάζει τους άλλους.

- Προστασία του μετατροπέα: Αποσυνδέει τον μετατροπέα τόσο από την πλευρά DC (πάνελ) όσο και από την πλευρά AC (πλέγμα) για συντήρηση.

- Συμμόρφωση με ταχεία διακοπή λειτουργίας: πληροί τους κωδικούς ασφαλείας (όπως το NEC 690 στις Η.Π.Α.) με ταχέως απο-ενεργοποιώντας τις φωτοβολταϊκές συστοιχίες κατά τη διάρκεια έκτακτης ανάγκης.

3. Ασφάλεια διασύνδεσης πλέγματος

Στο σημείο όπου ένα ηλιακό σύστημα συνδέεται με το πλέγμα, οι διακόπτες αποσύνδεσης εξασφαλίζουν πλήρη απομόνωση κατά τη διάρκεια διακοπών ή συντήρησης του δικτύου.   Οι επιχειρήσεις κοινής ωφέλειας απαιτούν συχνά μια ορατή, κλειδωμένη αποσύνδεση για την προστασία των εργαζομένων στη γραμμή από την ηλεκτρική ενέργεια backfeed.

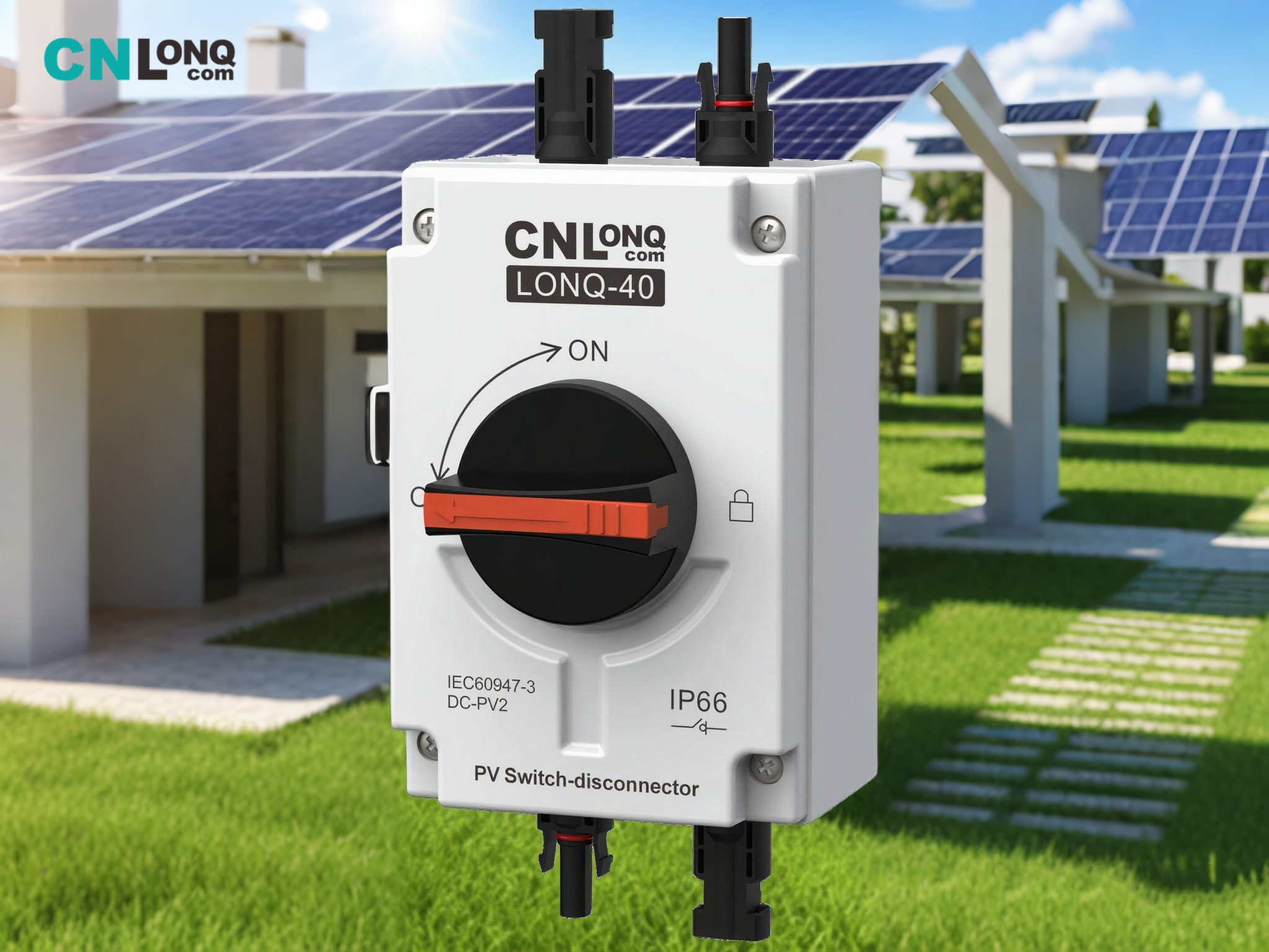

Επιλέγοντας το σωστό διακόπτη αποσύνδεσης

Όλοι οι διακόπτες αποσύνδεσης δεν είναι ίσοι - τα συστήματα PV έχουν μοναδικές απαιτήσεις:

- DC έναντι αξιολογήσεων AC: Οι διακόπτες DC πρέπει να χειρίζονται παρατεταμένα τόξα, ενώ οι διακόπτες AC είναι απλούστεροι, αλλά πρέπει να διαχειρίζονται συγχρονισμό πλέγματος.

- Αξιολογήσεις τάσης & ρεύματος: Πρέπει να υπερβαίνει τις μέγιστες συνθήκες λειτουργίας του συστήματος (π.χ. 1500V για ηλιακή κλίμακα χρησιμότητας).

- Περιβαλλοντική ανθεκτικότητα: Οι υπαίθριοι διακόπτες χρειάζονται ** IP65+ προστασία ** έναντι της σκόνης, της υγρασίας και των ακραίων θερμοκρασιών.

Μελλοντικές τάσεις: πιο έξυπνες και ασφαλέστερες αποσυνδέσεις

Καθώς εξελίσσεται η ηλιακή τεχνολογία, και αποσυνδέστε τους διακόπτες:

✔ Ενσωμάτωση IoT: Παρακολούθηση κατάστασης σε πραγματικό χρόνο μέσω έξυπνων αισθητήρων.

✔ Υποστήριξη υψηλότερης τάσης: Για συστήματα PV 2000V επόμενου γενικού 2000V.

✔ υβριδικά σχέδια: Συνδυάζοντας αποσύνδεση με προστασία από την προστασία των υπερχείλισης και ανίχνευση τόξου.

Σύναψη

Οι διακόπτες αποσύνδεσης μπορεί να μην είναι το πιο λαμπερό μέρος μιας ηλιακής εγκατάστασης, αλλά είναι απαραίτητοι για ασφάλεια και αξιοπιστία.   Είτε πρόκειται για μια συστοιχία στέγης είτε για ένα αγρόκτημα κλίμακας χρησιμότητας, η σωστή επιλογή και η εγκατάσταση αυτών των διακόπτη εξασφαλίζουν τη συμμόρφωση, προστατεύουν το προσωπικό και διατηρούν τα συστήματα να λειτουργούν ομαλά.

Για τους ηλιακούς επαγγελματίες, η κατανόηση των διακόπτη αποσύνδεσης δεν είναι προαιρετική - είναι απαραίτητη.
