Προστασία υπερτάσεων: Η κρίσιμη γραμμή άμυνας για την ηλεκτρική ασφάλεια

Εισαγωγή

Στα σύγχρονα ηλεκτρικά συστήματα, η προστασία της αύξησης έχει γίνει ένα απαραίτητο μέτρο ασφάλειας. Είτε σε οικιακή τροφοδοσία, βιομηχανική παραγωγή ή φωτοβολταϊκά συστήματα παραγωγής ενέργειας, οι στιγμιαίες διακυμάνσεις της τάσης μπορούν να οδηγήσουν σε σοβαρές συνέπειες. Αυτό το άρθρο εισάγει συστηματικά τις αρχές, τις εφαρμογές και τα κριτήρια επιλογής της προστασίας των υπερτάσεων για να βοηθήσει τους αναγνώστες να αποκτήσουν μια ολοκληρωμένη κατανόηση αυτής της ζωτικής σημασίας τεχνολογίας ηλεκτρικής ασφάλειας.

1. Γιατί χρειαζόμαστε προστασία από την αύξηση;

1.1 Κίνδυνοι υπερτάσεων

A μέγα κύμα(ή ηλεκτρική αύξηση) αναφέρεται σε μια ξαφνική και σοβαρή διακύμανση σε τάση ή ρεύμα, που συνήθως διαρκεί από μικροδευτερόλεπτα έως χιλιοστά του δευτερολέπτου, με τάσεις να φτάνουν σε χιλιάδες βολτ. Αυτές οι μεταβατικές υπερτιμήσεις προέρχονται κυρίως από:

Ακτηροί απεργίες: Άμεση ή επαγόμενη αστραπή

Διακυμάνσεις πλέγματος: εναλλαγή συστήματος ενέργειας, σφάλματα βραχυκυκλώματος

Λειτουργίες εξοπλισμού: νεοσύστατες/διακοπές μεγάλων κινητήρων, εναλλαγή μετασχηματιστών

1.2 Πιθανοί κίνδυνοι

Τα μη προστατευμένα ηλεκτρικά συστήματα αντιμετωπίζουν πολλαπλούς κινδύνους:

Ζημιά εξοπλισμού: κατανομή ηλεκτρονικών εξαρτημάτων, αποτυχία μόνωσης

Απώλεια δεδομένων: αποτυχίες συσκευών διακομιστή και αποθήκευσης

Διακοπές παραγωγής: αποτυχίες του συστήματος βιομηχανικού ελέγχου

Κίνδυνοι πυρκαγιάς: επαγόμενες από υπερνυσμένες τόξες και βραχυκυκλώματα

1.3 Οικονομικές απώλειες

Οι στατιστικές δείχνουν ότι περίπου το 30% των περιπτώσεων ζημιών ηλεκτρικού εξοπλισμού σχετίζονται με την αύξηση, με αποτέλεσμα ετήσιες οικονομικές απώλειες που ανέρχονται σε δισεκατομμύρια δολάρια. Η σωστή προστασία της αύξησης μπορεί να μετριάσει σημαντικά αυτούς τους κινδύνους.

2. Πού πρέπει να εγκατασταθεί η προστασία της προστασίας;

2.1 Θέσεις προστασίας κλειδιών

Μια ισχυρή στρατηγική προστασίας προστασίας χρησιμοποιεί μια κλιμακωτή προσέγγιση:

Πρωτογενής προστασία (τύπος 1)

Τοποθεσία: Είσοδος κύριου πίνακα διανομής

Λειτουργία: προστατεύει από άμεσες απεργίες και μεγάλες υπερτάξεις

Τυπικές παραμέτρους: IMAX ≥ 50KA

Δευτερεύουσα προστασία (τύπος 2)

Τοποθεσία: πίνακες υπο-διανομής

Λειτουργία: περιορίζει την υπολειμματική τάση και παρέχει συμπληρωματική προστασία

Τυπικές παράμετροι: IMAX ≥ 20KA

Τριτοβάθμια προστασία (Τύπος 3)

Τοποθεσία: Συσκευή μπροστινό μέρος

Λειτουργία: Παρέχει προστασία ακριβείας για ευαίσθητο εξοπλισμό

Τυπικές παράμετροι: IMAX ≥ 5KA

2.2 Ειδικές εφαρμογές

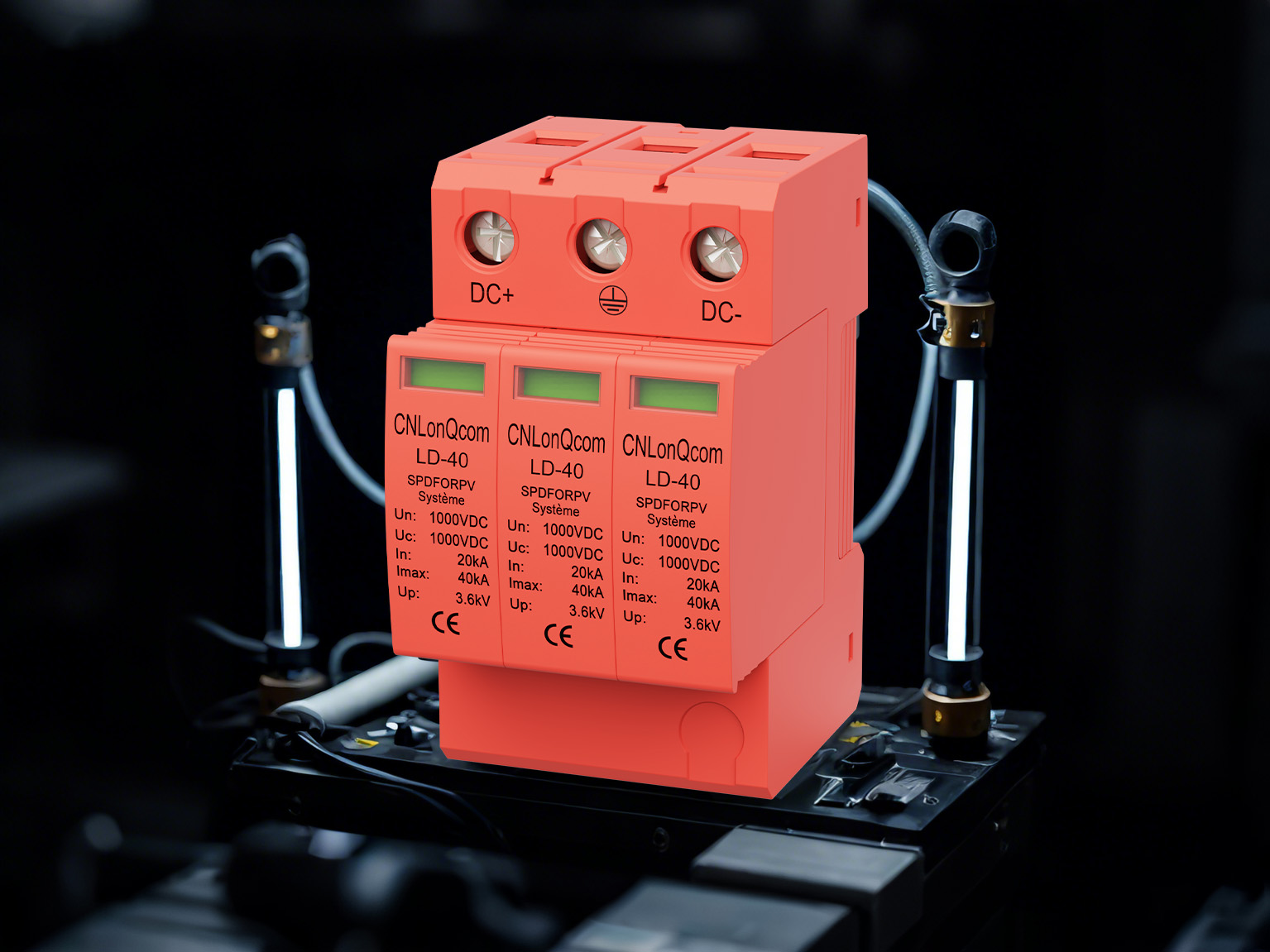

Φωτοβολταϊκά συστήματα: Απαιτούνται τόσο για τις πλευρές DC (Modules to Inverter) όσο και για AC (μετατροπέας προς πλέγμα)

Κέντρα δεδομένων: ράφια διακομιστή, εξοπλισμός δικτύου μπροστά-άκρα

Βιομηχανικοί έλεγχοι: κρίσιμος εξοπλισμός όπως PLC και μετατροπείς συχνότητας

3. Τι είναι μια προστατευτική συσκευή κύματος (SPD);

3.1 Βασική ιδέα

Μια προστατευτική συσκευή κύματος (SPD) είναι μια συσκευή ηλεκτρικής ασφάλειας που έχει σχεδιαστεί για να περιορίζει τις μεταβατικές υπερτιμήσεις και να εκτρέψει τα ρεύματα υπερχείλισης. Οι βασικές τεχνικές προδιαγραφές περιλαμβάνουν:

Μέγιστη συνεχή τάση λειτουργίας (UC)

Ονομαστικό ρεύμα εκφόρτισης (IN)

Μέγιστο ρεύμα εκφόρτισης (IMAX)

Επίπεδο προστασίας τάσης (UP)

3.2 Κύριοι τύποι

Τύπος προστασίας στόχος Τυπικός χρόνος απόκρισης εφαρμογής

Τύπος 1 Άμεση κτιρίου

Πίνακες υπο-διανομής που προκαλούνται από τύπο 2 ≤25ns

Τύπος 3 υπολειμματικά ακροδέκτες συσκευών ≤1ns

3.3 Πρόσθετες λειτουργίες

ΣύγχρονοςSPDΣυχνά περιλαμβάνουν:

Δείκτες αποτυχίας (μηχανικά ή ηλεκτρονικά)

Απομακρυσμένες διεπαφές παρακολούθησης

Θερμική αποσύνδεση προστασία

4. Πώς λειτουργεί η προστασία της υπερτάχνης;

4.1 Βασική αρχή λειτουργίας

Τα SPD προστατεύουν τα συστήματα μέσω των ακόλουθων μηχανισμών:

Κατάσταση παρακολούθησης: Διατηρεί υψηλή αντίσταση κατά τη διάρκεια της κανονικής λειτουργίας

Ενεργοποιημένη αγωγιμότητα: Γρήγορα μεταβαίνει σε χαμηλή αντίσταση κατά την ανίχνευση της υπερεκτίμηση

Εκτροπή ενέργειας: Τα κανάλια αυξάνουν το ρεύμα στο σύστημα γείωσης

Ανάκτηση: Επιστρέφει αυτόματα στην κατάσταση υψηλής ποιότητας μετά την αύξηση

4.2 Βασικά τεχνικά στοιχεία

Varistor οξειδίου μετάλλου (MOV)

Υλικό: ημιαγωγός με βάση το οξείδιο του ψευδαργύρου

Χαρακτηριστικά: Μη γραμμική αντίσταση ευαίσθητη σε τάση

Πλεονεκτήματα: Γρήγορη απόκριση, ικανότητα υψηλής διαχείρισης ρεύματος

Σωλήνας εκκένωσης αερίου (GDT)

Δομή: Σφραγισμένο θάλαμο γεμάτου αερίου

Χαρακτηριστικά: Υψηλή μόνωση, ισχυρή ικανότητα εκτροπής

Εφαρμογή: Πρωτοβάθμια προστασία υψηλής ενέργειας

Δίοδος καταστολής τάσης παροδικής τάσης (τηλεοράσεις)

Χαρακτηριστικά: εξαιρετικά γρήγορη απόκριση (Picosecond-Level)

Εφαρμογή: Precision Electronics Protection

4.3 Συντονισμένη προστασία πολλαπλών επιπέδων

Ένα τυπικό σύστημα προστασίας τριών επιπέδων:

Πρωτοβάθμια προστασία: Εκπλήρωση περισσότερη ενέργεια (GDT)

Δευτερεύουσα προστασία: Περαιτέρω περιορίζει την υπολειμματική τάση (MOV)

Τριτοβάθμια προστασία: Προστασία ακριβείας (TVS)

5. Κατευθυντήριες γραμμές επιλογής και συντήρησης

5.1 Κριτήρια επιλογής

Συμβατότητα συστήματος:

Τάση (UC ≥ 1,15 × Τάση συστήματος)

Τρέχουσα χωρητικότητα (σε ≥ αναμενόμενο ρεύμα αύξησης)

Παράμετροι απόδοσης:

Το επίπεδο προστασίας τάσης (το χαμηλότερο είναι καλύτερο)

Ο χρόνος απόκρισης (ο ταχύτερος είναι καλύτερος)

Πρότυπα πιστοποίησης:

IEC 61643

UL 1449

5.2 Σημειώσεις εγκατάστασης

Ελαχιστοποιήστε το μήκος του καλωδίου σύνδεσης

Εξασφαλίστε αξιόπιστη γείωση (αντίσταση εδάφους ≤10Ω)

Αποφύγετε την ανάμειξη διαφορετικών τύπων SPD

5.3 Συστάσεις συντήρησης

Τακτικές επιθεωρήσεις (τουλάχιστον ετησίως)

Δείκτες αποτυχίας παρακολούθησης

Κατάσταση εγγράφου μετά από συμβάντα αστραπής

Σύναψη

Η προστασία από την αύξηση είναι ένα κρίσιμο στοιχείο των συστημάτων ηλεκτρικής ασφάλειας. Με την κατανόηση των αρχών της, την επιλογή των σωστών συσκευών και τη διασφάλιση της σωστής εγκατάστασης, οι ηλεκτρικοί κίνδυνοι μπορούν να αποφευχθούν αποτελεσματικά, προστατεύοντας τόσο το προσωπικό όσο και τον εξοπλισμό. Με τις τεχνολογικές εξελίξεις, οι προστατευτικές συσκευές Surge εξελίσσονται προς τις πιο έξυπνες και πιο αξιόπιστες λύσεις. Στο CNLONQCOM, δεσμευόμαστε για τη συνεχή τεχνολογική βελτίωση, αναπτύσσοντας πιο προχωρημένους και ολοκληρωμένους προστάτες για την παροχή ανώτερης προστασίας για όλους τους τύπους ηλεκτρικών συστημάτων.
