Η "Πύλη Ασφαλείας" στα Φωτοβολταϊκά συστήματα: Ο κρίσιμος ρόλος των διακόπτη αποσύνδεσης

Στην "οικογένεια" των φωτοβολταϊκών συστημάτων παραγωγής ενέργειας, υπάρχει ένας σιωπηλός κηδεμόνας - ο διακόπτης αποσύνδεσης. Αν και δυσδιάκριτο, αυτό το στοιχείο είναι ζωτικής σημασίας για τη διασφάλιση της λειτουργίας του ασφαλούς συστήματος. Ας διερευνήσουμε τη σημασία αυτού του ζωτικής σημασίας "κηδεμόνα ασφαλείας".

Αποσυνδέστε τον διακόπτη: Η πύλη ασφαλείας των συστημάτων ισχύος

Ένας διακόπτης αποσύνδεσης, όπως υποδηλώνει το όνομα, είναι μια συσκευή μεταγωγής που χρησιμοποιείται για την απομόνωση κυκλωμάτων. Τα βασικά χαρακτηριστικά του περιλαμβάνουν:

(1) Ορατά σημεία θραύσης

(2) Δεν υπάρχει δυνατότητα εξουσίας τόξου (αυστηρά απαγορευμένη για τη λειτουργία φορτίου)

(3) Πρωτεύουσα λειτουργία της παροχής ηλεκτρικής προστασίας απομόνωσης

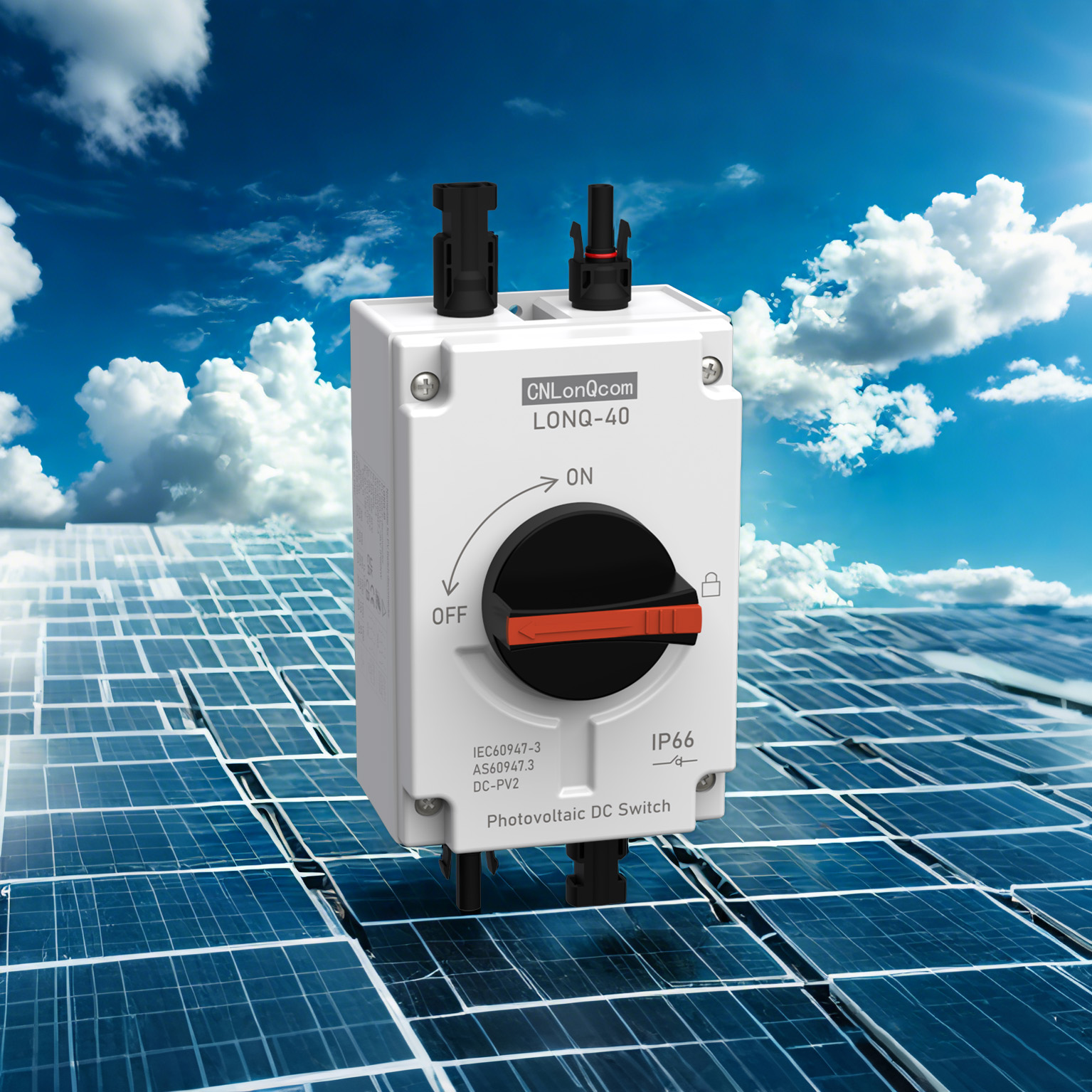

Ειδικά χαρακτηριστικά των φωτοβολταϊκών διακόπτη

Τα φωτοβολταϊκά συστήματα απαιτούν εξειδικευμένους διακόπτες αποσύνδεσης που διαφέρουν σημαντικά από τους συμβατικούς διακόπτες:

Σχεδιασμός ειδικού για DC:

Τα φωτοβολταϊκά συστήματα δημιουργούν άμεσο ρεύμα, όπου τα τόξα DC είναι πιο δύσκολο να σβήσουν από τα τόξα AC, που απαιτούν ειδικές εκτιμήσεις σχεδιασμού.

Υψηλότερες βαθμολογίες τάσης:

Ενώ τα οικιακά συστήματα AC λειτουργούν σε 220V, τα φωτοβολταϊκά συστήματα μπορούν να φτάσουν στα 600V ή ακόμα και 1500V.

Διπλή προστασία:

Συνήθως απαιτεί ταυτόχρονη αποσύνδεση τόσο των θετικών όσο και των αρνητικών πόλων για να εξασφαλιστεί πλήρης απομόνωση.

Αντίσταση καιρού:

Διαθέτει αδιάβροχα περιβλήματα IP67 για να αντέχουν σε σκληρά υπαίθρια περιβάλλοντα, με υλικά PA που αντιστέκονται αποτελεσματικά στην ακτινοβολία UV, τις υψηλές θερμοκρασίες και την υγρασία.

Τέσσερις βασικοί λόγοι για την εγκατάσταση διακόπτη αποσύνδεσης σε φωτοβολταϊκά συστήματα

(1) Απαίτηση συντήρησης ασφαλείας:

Τα PV modules παράγουν συνεχώς ισχύ όταν εκτίθενται στο φως, καθιστώντας τους διακόπτες αποσύνδεσης απαραίτητους για την πλήρη απομόνωση της ισχύος.

(2) Προστασία DC Arc:

Οι επαγγελματικοί διακόπτες αποσύνδεσης μπορούν να ελέγξουν τη διάρκεια του τόξου εντός 2MS.

(3) ανάγκες συντήρησης συστήματος:

Οι λειτουργίες συντήρησης του μετατροπέα και επέκτασης του συστήματος απαιτούν εγγυημένη πλήρη απομόνωση ισχύος.

(4) Ρυθμιστική εντολή:

Τα διεθνή πρότυπα όπως το IEC 60947-3 απαιτούν ρητά εγκατάσταση.

Επαγγελματικά πρότυπα εγκατάστασης

(1) Απαιτήσεις τοποθεσίας εγκατάστασης:

Τερματικό εισόδου DC των μετατροπέων (υποχρεωτικό)

Τερματικό εξόδου των κουτιών συνδυασμού (συνιστάται)

Μέσα σε ≤3 μέτρα μετατροπέων (τυποποιημένη απαίτηση)

(2) Τυποποιημένη διαδικασία εγκατάστασης:

① Επιβεβαιώστε την πλήρη ισχύ του συστήματος

② Επιλέξτε καλά αεριζόμενες τοποθεσίες εγκατάστασης

③ Εφαρμόστε κατακόρυφη εγκατάσταση (κλίση ≤5 °)

④ Χρησιμοποιήστε συνδετήρες MC4 ειδικά για PV

⑤ Σφίξτε τους ακροδέκτες σε καθορισμένη ροπή (τυπικά 4-5n · m)

⑥ Εγκαταστήστε δακτυλίους με αυτοπεποίθηση και αδιάβροχα στεγανοποίησης

Σκέψεις λειτουργίας ασφαλείας

(1) Πρότυπα λειτουργίας:

Πρέπει να χρησιμοποιείτε μονωμένα εργαλεία

Φορέστε 1000V μονωμένα γάντια κατά τη διάρκεια της λειτουργίας

Αποσυνδέστε την πλευρά AC πριν από την πλευρά DC

(2) Απαιτήσεις συντήρησης:

Μηνιαίες δοκιμές μηχανικής λειτουργίας

Τριμηνιαίες επιθεωρήσεις κατάστασης επαφής

Ετήσιες μετρήσεις αντίστασης επαφής (<50mΩ)

(3) Κριτήρια επιλογής:

Αξιολόγηση τάσης ≥1,25 × Τάση συστήματος

Τρέχουσα βαθμολογία ≥1,56 × ISC

Πρέπει να έχετε πιστοποίηση TUV/UL/VDE

Συχνές ερωτήσεις

Ε: Μπορούν να χρησιμοποιηθούν κανονικοί διακόπτες;

Α: Απολύτως όχι! Οι συμβατικοί διακόπτες δεν μπορούν να διακόψουν αξιόπιστα το ρεύμα DC και μπορεί εύκολα να προκαλέσουν σφάλματα τόξου.

Ε: Οι διακόπτες αποσύνδεσης χρειάζονται καθημερινή λειτουργία;

Α: Όχι. Χρησιμεύουν κυρίως ως συσκευές δημιουργίας αντιγράφων ασφαλείας και πρέπει να λειτουργούν μόνο όταν είναι απαραίτητο.

Ε: Πόσοι διακόπτες αποσύνδεσης χρειάζεται ένα σύστημα;

Α: Τουλάχιστον, ένας στην είσοδο του μετατροπέα. Τα μεγαλύτερα συστήματα θα πρέπει να τα προσθέσουν σε κουτιά συνδυαστή.

Σύναψη

PV αποσυνδέει τους διακόπτες λειτουργούν όπως οι ασφάλειες οικιακής χρήσης- δυσδιάκριτες στην καθημερινή λειτουργία, αλλά δυνητικά τη ζωή και την εξοικονόμηση ακινήτων σε κρίσιμες στιγμές. Τρία στοιχεία είναι απαραίτητα: προϊόντα ποιότητας, τυποποιημένη εγκατάσταση και τακτικές επιθεωρήσεις. Θυμηθείτε: Σε φωτοβολταϊκά συστήματα, η ασφάλεια πρέπει πάντα να έρχεται πρώτη!

Για όσους σχεδιάζουν φωτοβολταϊκά συστήματα ή με ανησυχίες για την ασφάλεια σχετικά με τις υπάρχουσες εγκαταστάσεις, η CNLONQCOM παρέχει συμβουλές εμπειρογνωμόνων για να εξοπλίσει το σύστημά σας με αξιόπιστες "πύλες ασφαλείας". Η ασφαλής χρήση ηλεκτρικής ενέργειας αρχίζει με την επιλογή του σωστού διακόπτη αποσύνδεσης!
