PV Combiner Box 3 σε 1 Out DC500V

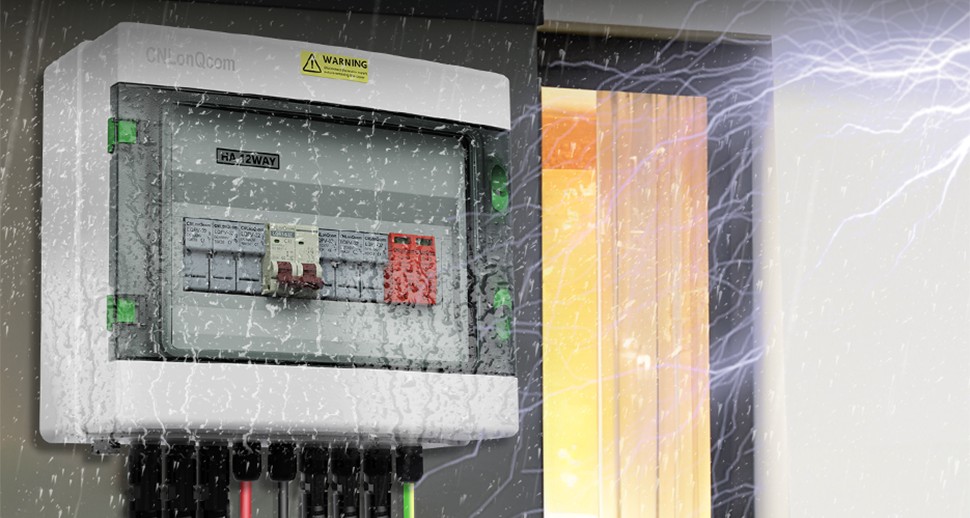

CNLONQCOM IP65 PV Combiner Box 3 σε 1 OUT DC500V με διακόπτη κυκλώματος και προστασία από αστραπή και ασφάλεια για υπαίθρια συστήματα ηλιακού πίνακα DC, RV, σπίτια, σκάφη
● Ονομαστική τάση: DC500V
● Αξιολογημένο ρεύμα: 6/10/16/20/25/32/40/50/63A
● String: 3in 1out
● Μέγιστο ρεύμα εισόδου ανά συμβολοσειρά: 6/10/16/20/25/30Α
● Μέγιστο ρεύμα εξόδου ανά συμβολοσειρά: 6/10/16/20/25/32/40/50/63A
● Σύνδεσμος: MC-4 ή PG
● Πρότυπο: IEC60269-6, IEC60947-2, IEC61643-1
● Υλικό στέγασης: PC+ABS
● Πιστοποιητικό: CE, IP65, ROHS, ISO9001

Μοντέλο:LQX 3/1B.12H DC500V

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τεχνικά δεδομένα
Μοντέλο	LQX H3/1B.12 DC500V
Τύπος	MCB και SPD και ασφάλεια
Σειρά	3 σε 2 έξω
Ονομαστική τάση UE (V)	DC500
Μέγιστο ρεύμα εισόδου ανά συμβολοσειρά (α)	6/10/15/20/25/30 Προαιρετική
Μέγιστο ρεύμα εξόδου ανά συμβολοσειρά (α)	10/16/20/25/32/40/50/63/80/100/125 Προαιρετικά
Πιστοποιητικό ποιότητας	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
πρότυπο	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Μικριακός διακόπτης κυκλώματος (MCB)		Προστάτης Surge (SPD)
Ρεύμα βαθμού πλαισίου (α)	63/125	Στο (8/20) ΗΠΑ (KA)	20
Αξιολογημένο ρεύμα στο (α)	10/16/20/25/32/40/50/63/80/100/125 Προαιρετικά	IMAX (8/20) ΗΠΑ (KA)	40
Ονομαστική τάση UE (V)	DC500	Ονομαστική τάση UE (V)	DC500
Ονομαστική τάση μόνωσης UI (V)	DC1000	Επίπεδο προστασίας τάσης (KV)	2.0
Impulse αντοχή τάσης UIMP (KV)	4	Πόλοι	2P
Δυνατότητα θραύσης ICU (KA)	6	Υλικό στέγασης	Πομόνια
Runbreaking Capitay LCS (LCU)	75%	Πάχος τσιπ (mm)	6
Τύπος καμπύλης	C	ΑΣΦΑΛΕΙΑ ΗΛΕΚΤΡΙΚΗ
Πόλοι	2	Αξιολογημένο ρεύμα στο (α)	6/10/15/20/25/30 Προαιρετική
Λειτουργία καλωδίωσης	Χωρίς πολικότητα, κορυφή και κάτω έξω ή κάτω μέσα και πάνω προς τα έξω	Ονομαστική τάση UE (V)	DC1000
Υλικό στέγασης	Πομόνια	Πόλοι	2P
Υλικό αγωγού	Χαλκός	Μέγεθος ασφαλειών (mm)	10*38
Μηχανική ζωή (maxtimes)	20000	Υλικό στέγασης	Πομόνια
Ηλεκτρική ζωή (maxtimes)	6000	Περιβάλλο
Προεγκατεστημένο φωτοβολταϊκό καλώδιο		Θερμοκρασία λειτουργίας	-25 ℃ έως +60 ℃
Διάμετρος καλωδίου	4 ~ 25mm	Υγρότητα	≤95%
Μέγιστη τάση (v)	1000 ~ 2000	Υψόμετρο	2000μ.
Μέγιστο ρεύμα (α)	10 ~ 200	Εγκατάσταση	Τοποθέτηση τοίχου
Περιβλήματα
Υλικό	PC+ABS
Επίπεδο προστασίας	IP65
Επίπεδο προστασίας από επιπτώσεις	IK10
Σύνδεση εισόδου ή εξόδου	PG ή PV Connectors

PV Combiner Box

● 3 σε 1 out ● DC 500V ● 6 ~ 125a

IP65

Προστασία από αστραπή
Υπερβολική τάσμα
Υπερ-ρεύμα
Βραχυκύκλωμα
Προστασία
IP65 στεγανόστρωμα
Χάλκινος αγωγός
Βύσμα
Δωρεάν λύση σχεδιασμού

ΜΕΓΕΘΟΣ

LWH: 290290128 (mm)

Μηχανικά αναβαθμισμένη διαδικασία πρεσβείας για ηρεμία

Ακρο:
Η εγκατάσταση των συνδετήρων MC-4 θα έχει προεγκατεστημένα καλώδια, Οι σύνδεσμοι PG δεν έχουν
Το καλώδιο που συνδέεται με το ②pre από προεπιλογή σύμφωνα με την ονομαστική διάμετρο ρεύματος 4 ~ 20mm²Αλλαγή ή σύμφωνα με τις απαιτήσεις των πελατών

Σταθερή συσκευασία

Εγγύηση αντικατάστασης κατεστραμμένων αγαθών

1Προϊόν στο εσωτερικό κουτί

5 κυματοειδές επιπλέον σκληρά

2Εκτοξεύομαι

5 κυματοειδές επιπλέον σκληρά

3Διανομή

Γρήγορη αποστολή

Μοντέλο	Σειρά	Εσωτερικό κουτί (PCS/CM)	Εκτοξεύομαι (cm)	Περιττώ (Υπολογιστές)	Γ.W. (kgs)
LQX 3/2B.12 DC500V	3 σε 1 έξω	1/113117	5833.533.5	3	10.3

Πλήρως πιστοποιημένος

Κατασκευαστές προέλευσης με επώνυμα με υψηλή ποιότητα και χαμηλή τιμή

ISO:20224Q20298ROS
MCB:Op221014.wlnco77
SPD:OP221014.wlnc076
ΚΟΥΤΙ:ZRC2312055XY-LVD-C1
ΑΣΦΑΛΕΙΑ ΗΛΕΚΤΡΙΚΗ:OP221014.wlnco75
Σύνδεσμος:SP1001GZ2204569

Συμβουλή: Επικοινωνήστε μαζί μας για περισσότερα πιστοποιητικά

Εγκατάσταση και καλωδίωση

Εγκατάσταση

1. διαφωνία

Κοπή τρύπες στον τοίχο με τρυπάνι και την τοποθέτηση σωλήνων επέκτασης.
2. τοίχωμα

Τοποθετήστε το κουτί στον τοίχο με βίδες Μέσα από αυτές τις τέσσερις τρύπες.

3 σε 1 καλωδίωση

Λεπτομέρειες προϊόντος

Αδιάβροχο βαθμό IP65

Μετά από αρκετές αδιάβροχες δοκιμές προσομοίωσης,
Για να διασφαλιστεί ότι το προϊόν πληροί το επίπεδο προφοίσης IP65

ΦΛΟΓΑ
Επιβράδυνση

Αφλεκτος
Ανθεκτικό στην υπεριώδη ακτινοβολία
PC+ABS Shell

Το κέλυφος είναι κατασκευασμένο από υλικό PC+ABS,
Δεν φοβάμαι το φως του ήλιου.
ΑΝΤΙΣΤΕΚΟΜΑΙ
Θερμότητα και κρύο

Κανονική λειτουργία στους -25 ° C ~+60 ° C
ΑΔΙΑΒΡΟΧΟΣ
Σφραγίδες

Δύο αδιάβροχες σφραγίδες μέσα
και έξω
Βύσμα

Εξοπλισμένοι με συνδετήρες PV ή PG
για γρήγορη σύνδεση
Τοποθέτηση τοίχου

Σταθερά τοποθετημένο και στις τέσσερις γωνίες,
Στερεό και δεν πέφτει

Διακόπτης κυκλώματος DC

Ονομαστική τάση	DC 500V
Ονομαστικό ρεύμα	10 ~ 125α
Πόλος	2P
Πρότυπο	IEC 60947-2
Πιστοποιητικά	CE

DC Surge Protector

Ονομαστική τάση	DC 500V
Ρεύμα απαλλαγής	20 / 40ka
Πόλος	2P
Πρότυπο	IEC 61643-31
Πιστοποιητικά	CE

DC Fuse

Ονομαστική τάση	DC 1000V
Ονομαστικό ρεύμα	6-30Α
Μέγεθος συντήρησης	10*38 χιλιοστά
Πρότυπο	IEC 60269-6
Πιστοποιητικά	CE

Εφαρμογή ScenaIri10

Η σειρά PV Combiner Box 3 σε 1 Out DC500V διαθέτει μια αδιάβροχη θήκη PC+ABS με στεγανοποιημένη κατασκευή, προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος, προστασία υπέρτασης, σκόνη, υγρασία και προστασία από αστραπή.

Τα εσωτερικά συστατικά της σειράς HA Series Plastic PV Combiner Box 3 σε 1 Out DC500V είναι 2p MCB, 2P SPD και 2p ασφάλεια, τα οποία αποτελούνται από κέλυφος PA.

Οι μονάδες SPD και οι πυρήνες ασφαλειών μπορούν να αντικατασταθούν γρήγορα χωρίς να αφαιρεθούν το κάλυμμα όταν κατεβαίνουν.

Η σειρά PV Combiner Box 3 σε 1 Out DC500V χρησιμοποιείται κυρίως για την προστασία των φωτοβολταϊκών συστημάτων και χρησιμοποιείται συχνά σε συστήματα εκτός δικτύου ή που συνδέονται με το δίκτυο. Όπως τα φωτοβολταϊκά πάνελ, το RV, το σκάφος, το υπαίθριο φωτοβολταϊκό, το νοικοκυριό κ.λπ.

Το PV Combiner Box 3 σε 1 Out DC500V προστατεύει αποτελεσματικά τους μετατροπείς και τους ηλιακούς συλλέκτες από τις ζημιές και στέλνει από τη φωτιά.
