Ποια είναι τα σενάρια χρήσης των κιβωτίων συνδυασμού DC;

Η αρχή λειτουργίας του ακουτί συνδυασμούπεριλαμβάνει πρωτίστως σύνδεση κυκλώματος και προστασία. Όταν οι φωτοβολταϊκές μονάδες παράγουν ρεύμα συνεχούς ρεύματος, συνδέονται στη θύρα εισόδου του κουτιού συνδυασμού μέσω καλωδίων. Το κύκλωμα εντός του κιβωτίου συνδυασμού συνδυάζει και διανέμει αυτήν την ισχύ συνεχούς ρεύματος και στη συνέχεια εξάγει τη συνδυασμένη ισχύ συνεχούς ρεύματος σε έναν μετατροπέα ή άλλο εξοπλισμό. Κατά τη διαδικασία συνδυασμού, το κιβώτιο συνδυασμού παρακολουθεί παραμέτρους όπως το ρεύμα, την τάση και την ισχύ για κάθε φωτοβολταϊκή στοιχειοσειρά και εφαρμόζει διατάξεις προστασίας για βραχυκύκλωμα, αντίστροφη σύνδεση και υπερένταση.

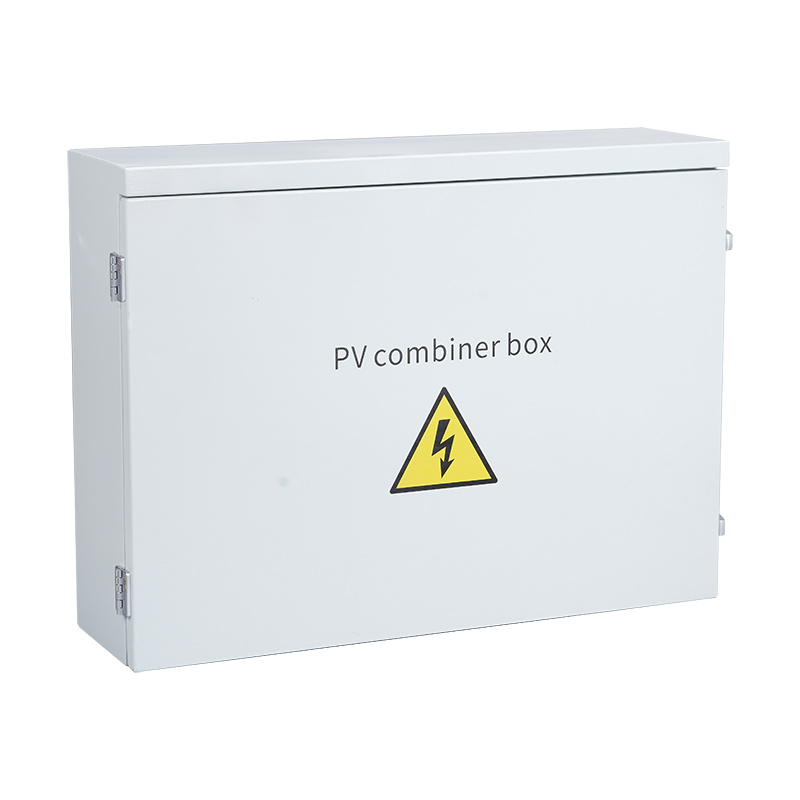

1. Κουτί συνδυασμού DC

Αυτό συνδυάζει πολλαπλάDCρεύματα που παράγονται από μια ηλιακή συστοιχία στην είσοδο του μετατροπέα. Για να μειωθεί ο αντίκτυπος στο δίκτυο και να αποτραπεί ζημιά στον μετατροπέα λόγω υπερβολικής τάσης, χρησιμοποιείται συνήθως μια παράλληλη σύνδεση πολλαπλών καναλιών. Με βάση το εύρος τάσης DC εισόδου του μετατροπέα, ένας συγκεκριμένος αριθμός φωτοβολταϊκών μονάδων των ίδιων προδιαγραφών συνδέονται σε σειρά για να σχηματίσουν μια σειρά φωτοβολταϊκών μονάδων. Στη συνέχεια, αυτές οι στοιχειοσειρές συνδέονται με το κιβώτιο συνδυασμού αντικεραυνικής προστασίας της Φ/Β συστοιχίας. Στη συνέχεια, η έξοδος δρομολογείται μέσω ενός αλεξικέραυνου και ενός διακόπτη κυκλώματος, διευκολύνοντας τη σύνδεση με τους επόμενους μετατροπείς.

2. Κουτί συνδυασμού AC

Χρησιμοποιείται για φωτοβολταϊκά συστήματα παραγωγής ενέργειας που αποτελούνται από μετατροπείς στοιχειοσειρών και εγκαθίσταται μεταξύ της πλευράς εξόδου εναλλασσόμενου ρεύματος του μετατροπέα και του σημείου/φορτίου σύνδεσης του δικτύου. Είναι εξοπλισμένο με διακόπτες κυκλώματος εισόδου, διακόπτες κυκλώματος εξόδου, αλεξικέραυνο AC και προαιρετικά έξυπνα όργανα παρακολούθησης (τάση συστήματος παρακολούθησης, ρεύμα, ισχύς, ηλεκτρική ενέργεια και άλλα σήματα). Η κύρια λειτουργία του είναι να συνδυάζει τα ρεύματα εξόδου πολλαπλών μετατροπέων και να προστατεύει τους μετατροπείς από ζημιές από την πλευρά/φορτίο σύνδεσης στο δίκτυο AC. Χρησιμεύει ως το σημείο αποσύνδεσης της εξόδου του μετατροπέα, βελτιώνει την ασφάλεια του συστήματος και προστατεύει την ασφάλεια του προσωπικού εγκατάστασης και συντήρησης.

Σημειώσεις για την ηλεκτρική εγκατάσταση του κιβωτίου συνδυασμού

(1) Μόνο επαγγελματίες ηλεκτρολόγοι μηχανικοί μπορούν να χειριστούν και να συνδέσουν τα καλώδια. η λειτουργία και η καλωδίωση πρέπει να συμμορφώνονται με τα σχετικά πρότυπα της χώρας και της περιοχής·

(2) Πριν εγκαταστήσετε τοκουτί συνδυασμού, χρησιμοποιήστε ένα μεγομόμετρο για να πραγματοποιήσετε δοκιμή μόνωσης στα εσωτερικά εξαρτήματα.

(3) Η διάταξη και η απόσταση των εξαρτημάτων στο κουτί θα πρέπει να συμμορφώνονται με τις διατάξεις των σχετικών κανονισμών και να διασφαλίζουν τις απαιτήσεις θέσης σε λειτουργία, λειτουργίας, συντήρησης, επιθεώρησης και ασφαλούς λειτουργίας.

(4) Η είσοδος και η έξοδος δεν μπορούν να συνδεθούν αντίστροφα.

(5) Αφού συνδέσετε το κιβώτιο διακλάδωσης φωτοβολταϊκής αντικεραυνικής προστασίας στο σύστημα παραγωγής ενέργειας ΦΒ, ο ακροδέκτης γείωσης του κιβωτίου αντικεραυνικής προστασίας θα πρέπει να συνδεθεί αξιόπιστα με το καλώδιο γείωσης ή τη ράβδο αντικεραυνικής προστασίας.

(6) Κατά τη σύνδεση της εξωτερικής καλωδίωσης, βεβαιωθείτε ότι οι βίδες είναι σφιγμένες για να αποτρέψετε τη χαλάρωση της καλωδίωσης.

(7) Ένα διάγραμμα συστήματος που δεν ξεθωριάζει και τα απαραίτητα δευτερεύοντα διαγράμματα καλωδίωσης θα πρέπει να είναι στερεωμένα μέσα στο κουτί ή στην πόρτα του ντουλαπιού.

(8) Για την καλωδίωση πρέπει να χρησιμοποιούνται καλώδια επιβραδυντικά φλόγας. Θα πρέπει να είναι τακτοποιημένα, όμορφα και να τοποθετούνται με ασφάλεια για να εξασφαλίζεται καλή επαφή.
