Κατανόηση των διακοπτών κυκλώματος χυτευμένης θήκης (MCCB): Οι "Φύλακες" της ασφάλειας ηλεκτρικού κυκλώματος

Στα συστήματα διανομής ρεύματος χαμηλής τάσης, υπάρχει μια βασική συσκευή που προστατεύει αθόρυβα την ασφάλεια του κυκλώματος — τοΔιακόπτης κυκλώματος χυτευμένης θήκης(MCCB). Σε αντίθεση με τους μεγάλους κινητήρες που λειτουργούν με βρυχηθμό ή όργανα ακριβείας που τραβούν την προσοχή, το MCCB έχει γίνει ένας απαραίτητος «φύλακας ασφαλείας» σε σενάρια όπως η βιομηχανική παραγωγή, τα ηλεκτρικά συστήματα κτιρίων και οι εφαρμογές νέων ενέργειας, χάρη στις ισχυρές δυνατότητες προστασίας και την ευρεία προσαρμοστικότητά του. Σήμερα, θα εξερευνήσουμε αυτή τη συσκευή από πολλές διαστάσεις για να αποκαλύψουμε τα μυστικά του τρόπου με τον οποίο προστατεύει την ασφάλεια του κυκλώματος.

I. Γνωριμία με τα MCCB: Τι είναι και τι τα κάνει διαφορετικά;

Ουσιαστικά, ένα MCCB είναι μια προστατευτική ηλεκτρική συσκευή που χρησιμοποιείται σε συστήματα διανομής ρεύματος χαμηλής τάσης, με βασικό ρόλο του ως «φύλακας» της ασφάλειας του κυκλώματος. Δομικά, αποτελείται κυρίως από μονωμένα πλαστικά περιβλήματα υψηλής αντοχής, αγώγιμες επαφές και μονάδες διακοπής. Το μονωμένο περίβλημα όχι μόνο προστατεύει τα εσωτερικά εξαρτήματα από εξωτερικές παρεμβολές αλλά επίσης αποτρέπει αποτελεσματικά τους κινδύνους ηλεκτροπληξίας.

Πολλοί άνθρωποι μπερδεύουν τα MCCB με τους πιο συνηθισμένους διακόπτες μινιατούρας (MCB), αλλά υπάρχουν σημαντικές διαφορές μεταξύ των δύο. Σε σύγκριση με τα MCB, τα MCCB έχουν υψηλότερο ονομαστικό ρεύμα (συνήθως κυμαίνεται από 63A έως 1600A) και μεγαλύτερη ικανότητα θραύσης, που τους επιτρέπει να χειρίζονται ηλεκτρικά σενάρια υψηλής ισχύος. Για παράδειγμα, τα MCB χρησιμοποιούνται συνήθως σε οικιακές πρίζες και κυκλώματα φωτισμού, ενώ τα MCCB χρησιμοποιούνται περισσότερο για την προστασία των κινητήρων στα εργοστασιακά συνεργεία και στα κύρια κυκλώματα διανομής ισχύος σε μεγάλα κτίρια.

II. Αποκάλυψη βασικών λειτουργιών: Πώς τα MCCB προστατεύουν την ασφάλεια του κυκλώματος;

Η βασική αξία των MCCB έγκειται στην "προστασία", η οποία μπορεί να αναλυθεί σε τρεις βασικές λειτουργίες για την αντιμετώπιση των κινδύνων σφάλματος κυκλώματος από διαφορετικές διαστάσεις.

Το πρώτο είναι η προστασία από υπερφόρτωση. Όταν το ρεύμα σε ένα κύκλωμα υπερβαίνει συνεχώς το ονομαστικό ρεύμα του διακόπτη - όπως όταν πολλές συσκευές σε ένα εργοστάσιο ξεκινούν ταυτόχρονα, προκαλώντας υπερβολικό φορτίο - η διμεταλλική λωρίδα στο εσωτερικό του διακόπτη θερμαίνεται και παραμορφώνεται λόγω της θερμικής επίδρασης του ρεύματος. Αυτό στη συνέχεια ενεργοποιεί τον μηχανισμό ενεργοποίησης για να διακόψει γρήγορα το κύκλωμα. Αυτή η διαδικασία αποτρέπει αποτελεσματικά το κάψιμο του μονωτικού στρώματος των συρμάτων λόγω παρατεταμένης υπερθέρμανσης, σταματώντας τις πυρκαγιές στην πηγή.

Το δεύτερο είναι η προστασία από βραχυκύκλωμα. Ένα βραχυκύκλωμα είναι ένα από τα πιο επικίνδυνα σφάλματα σε ένα κύκλωμα. Όταν συμβεί, το ξαφνικό κύμα τεράστιου ρεύματος μπορεί να κάψει τον εξοπλισμό και ακόμη και να προκαλέσει εκρήξεις. Σε αυτό το σημείο, η μονάδα ηλεκτρομαγνητικής απενεργοποίησης του MCCB μπαίνει στο παιχνίδι: η ισχυρή ηλεκτρομαγνητική δύναμη που δημιουργείται από το μεγάλο ρεύμα έλκει γρήγορα τον σιδερένιο πυρήνα, οδηγώντας τον μηχανισμό ενεργοποίησης να διακόψει το κύκλωμα σε χιλιοστά του δευτερολέπτου - όπως ένα "φρένο έκτακτης ανάγκης" για το κύκλωμα - ελαχιστοποιώντας τις απώλειες σφάλματος στο μέγιστο βαθμό.

Επιπλέον, ανάλογα με τις ανάγκες των διαφορετικών σεναρίων εφαρμογών, τα MCCB μπορούν να εξοπλιστούν με πρόσθετες λειτουργίες προστασίας. Για παράδειγμα, η προσθήκη μιας μονάδας υπολειπόμενου ρεύματος επιτρέπει την προστασία από διαρροές για την αποφυγή ηλεκτροπληξίας. Η εγκατάσταση μιας μονάδας προστασίας υπέρτασης/υπότασης προστατεύει τον εξοπλισμό ακριβείας από ζημιές που προκαλούνται από ανωμαλίες τάσης, αποδεικνύοντας πλήρως την ευελιξία των λειτουργιών του.

III. Βασικές παράμετροι: Οι "Σκληροί δείκτες" για την επιλογή της σωστής συσκευής

Για να διασφαλιστεί ότι τα MCCB παρέχουν βέλτιστη προστασία, η επιλογή των σωστών παραμέτρων είναι ζωτικής σημασίας. Οι ακόλουθες βασικές παράμετροι καθορίζουν άμεσα εάν ένας διακόπτης κυκλώματος μπορεί να προσαρμοστεί σε συγκεκριμένα ηλεκτρικά σενάρια.

Το ονομαστικό ρεύμα (In) είναι μια θεμελιώδης παράμετρος, που αναφέρεται στο μέγιστο ρεύμα που μπορεί να μεταφέρει συνεχώς ο διακόπτης κυκλώματος. Πρέπει να ταιριάζει με ακρίβεια ανάλογα με την ισχύ φορτίου. Για παράδειγμα, σε ένα φωτοβολταϊκό (PV) σύστημα, το ονομαστικό ρεύμα του MCCB θα πρέπει να επιλέγεται με βάση το ρεύμα εξόδου της φωτοβολταϊκής γεννήτριας — δεν πρέπει να είναι πολύ μικρό (για να αποφευχθεί η συχνή ενεργοποίηση) ούτε πολύ μεγάλο (για να αποφευχθεί η απώλεια του προστατευτικού του σκοπού).

Η ικανότητα διακοπής (Icu/Ics) σχετίζεται με την ικανότητα χειρισμού σφαλμάτων, αναφερόμενη στο μέγιστο ρεύμα σφάλματος που μπορεί να διακόψει με ασφάλεια ο διακόπτης κυκλώματος. Κατά την επιλογή ενός MCCB, είναι απαραίτητο να λάβετε υπόψη την υπολογιζόμενη τιμή ρεύματος βραχυκυκλώματος του συστήματος διανομής ισχύος. Εάν η ικανότητα διακοπής είναι ανεπαρκής, ο διακόπτης κυκλώματος μπορεί να αποτύχει να διακόψει αποτελεσματικά το κύκλωμα κατά τη διάρκεια ενός σφάλματος βραχυκυκλώματος, οδηγώντας αντ' αυτού σε πιο σοβαρά ατυχήματα ασφαλείας.

Η ονομαστική τάση (Ue) πρέπει να ταιριάζει με το επίπεδο τάσης του κυκλώματος. Οι κοινές ονομασίες περιλαμβάνουν μονοφασικά 220V και τριφασικά 380V. Μια αναντιστοιχία στην τάση όχι μόνο θα επηρεάσει την κανονική λειτουργία του διακόπτη κυκλώματος, αλλά μπορεί επίσης να προκαλέσει βλάβη στα εσωτερικά εξαρτήματα.

Η καμπύλη ενεργοποίησης καθορίζει την ευαισθησία προστασίας. Οι συνήθεις τύποι καμπυλών (B, C, D) είναι κατάλληλοι για διαφορετικά φορτία. Για παράδειγμα, η καμπύλη C εφαρμόζεται σε φορτία φωτισμού και γενικής ισχύος, ενώ η καμπύλη D — με μεγαλύτερη ανοχή για ρεύματα εισροής — είναι πιο κατάλληλη για εξοπλισμό με υψηλά ρεύματα εκκίνησης, όπως κινητήρες και συμπιεστές.

IV. Εφαρμογές ευρέος φάσματος: Ένα "φράγμα ασφαλείας" από τη βιομηχανία στην καθημερινή ζωή

Με την εξαιρετική του απόδοση, τα MCCB εφαρμόζονται σχεδόν σε όλες τις πτυχές της διανομής ισχύος χαμηλής τάσης.

Στον τομέα της βιομηχανικής διανομής ισχύος, τα MCCB λειτουργούν ως «διαχειριστές ασφάλειας» στα εργοστασιακά συνεργεία, παρέχοντας προστασία υπερφόρτωσης και βραχυκυκλώματος για εξοπλισμό υψηλής ισχύος όπως κινητήρες, γραμμές παραγωγής και μεγάλες εργαλειομηχανές, διασφαλίζοντας ότι οι διαδικασίες παραγωγής δεν διακόπτονται από σφάλματα κυκλώματος.

Στα ηλεκτρικά συστήματα κτιρίων — είτε σε εμπορικά κέντρα, κτίρια γραφείων ή πολυώροφα κτίρια κατοικιών — τα MCCB χρησιμοποιούνται συχνά ως κύριοι διακόπτες στα κιβώτια διανομής ή ως προστατευτικοί διακόπτες για τη διανομή ισχύος στο δάπεδο. Προστατεύουν την ηλεκτρική ασφάλεια ολόκληρου του κτιρίου και αποτρέπουν μεγάλης κλίμακας διακοπές ρεύματος ή πυρκαγιές που προκαλούνται από σφάλματα τοπικού κυκλώματος.

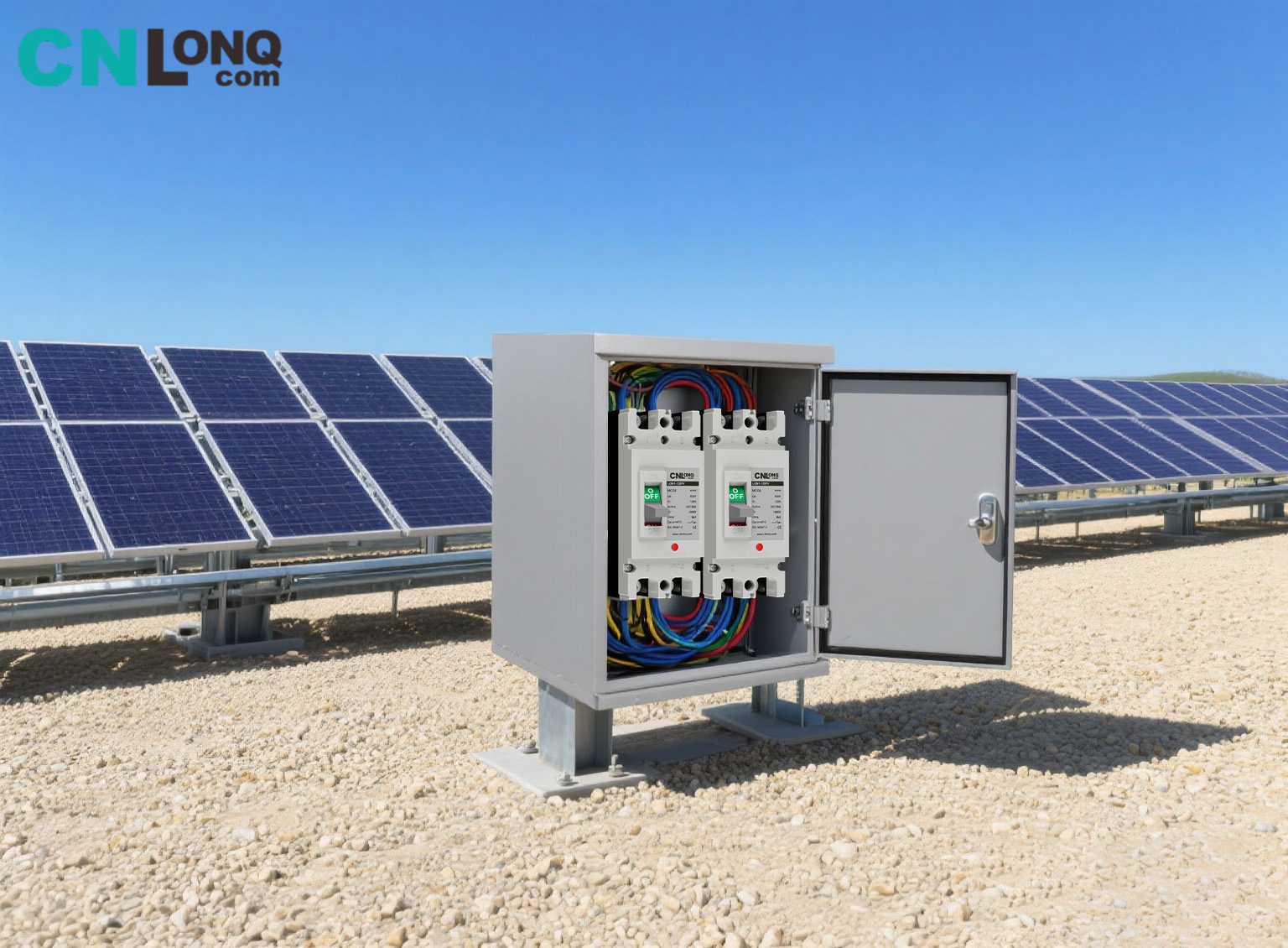

Στον νέο ενεργειακό τομέα, ο ρόλος τους είναι εξίσου κρίσιμος. Στα φωτοβολταϊκά συστήματα, τα MCCB εγκαθίστανται σε κιβώτια συνδυασμού και στην πλευρά του μετατροπέα για την προστασία των κυκλωμάτων εξόδου των φωτοβολταϊκών συστοιχιών. στα συστήματα αποθήκευσης ενέργειας, προστατεύουν τα κυκλώματα των μπαταριών, αποτρέποντας κινδύνους ασφαλείας όπως υπερφόρτιση και βραχυκύκλωμα των μπαταριών και παρέχοντας προστασία για την εφαρμογή καθαρής ενέργειας.

Ακόμη και σε αστικά σενάρια υψηλής ισχύος, όπως βίλες και μεγάλες κατοικίες, τα MCCB μπορούν να παρέχουν αξιόπιστη προστασία για οικιακές συσκευές υψηλής ισχύος, όπως κεντρικά κλιματιστικά, ηλεκτρικούς θερμοσίφωνες και συστήματα καθαρισμού νερού για ολόκληρο το σπίτι, λύνοντας το πρόβλημα του ανεπαρκούς ονομαστικού ρεύματος στα συνηθισμένα MCB.

V. Βασικά πλεονεκτήματα: Γιατί τα MCCB είναι η «προτιμώμενη επιλογή»;

Σε σύγκριση με άλλες προστατευτικές συσκευές, τα MCCB έχουν ξεχωριστά πλεονεκτήματα - ένας βασικός λόγος για την ευρεία εφαρμογή τους.

Η ισχυρή περιβαλλοντική προσαρμοστικότητα είναι ένα σημαντικό χαρακτηριστικό. Το υψηλής αντοχής μονωμένο πλαστικό περίβλημα μπορεί να αντέξει σε σκληρά περιβάλλοντα όπως υψηλές θερμοκρασίες, χαμηλές θερμοκρασίες, υγρασία και υπεριώδη ακτινοβολία. Είτε σε εξωτερικούς φωτοβολταϊκούς σταθμούς ηλεκτροπαραγωγής είτε σε υπόγειους χώρους διανομής, τα MCCB μπορούν να λειτουργούν σταθερά και είναι λιγότερο πιθανό να γεράσουν ή να αποτύχουν λόγω περιβαλλοντικών παραγόντων.

Η υψηλή αξιοπιστία αντικατοπτρίζεται στην ακρίβεια των εξαρτημάτων του πυρήνα. Τα βασικά εξαρτήματα όπως οι μονάδες ταξιδιού διατηρούν σταθερή ακρίβεια και υπάρχει μικρός κίνδυνος κακής λειτουργίας ή αποτυχίας προστασίας κατά τη μακροχρόνια χρήση, παρέχοντας συνεχή προστασία για την ασφάλεια του κυκλώματος.

Η εύκολη λειτουργία και συντήρηση μειώνει το όριο χρήσης. Με συμπαγή δομή και μέτριο μέγεθος, τα MCCB μπορούν να ενσωματωθούν απευθείας σε διάφορους εξοπλισμούς διανομής ισχύος χωρίς πολύπλοκα εργαλεία κατά την εγκατάσταση. Η καθημερινή συντήρηση απαιτεί μόνο τακτικούς ελέγχους για ζημιά στο περίβλημα ή χαλαρή καλωδίωση και μια ετήσια μη αυτόματη δοκιμή του "κουμπιού ταξιδιού" — δεν απαιτείται συχνή αντικατάσταση εξαρτημάτων, μειώνοντας σημαντικά το κόστος λειτουργίας και συντήρησης.

Επιπλέον, η καλή επεκτασιμότητα επιτρέπει στα MCCB να προσαρμοστούν στις έξυπνες ανάγκες. Με την προσθήκη βοηθητικών επαφών και μονάδων συναγερμού, μπορούν να πραγματοποιηθούν λειτουργίες όπως η απομακρυσμένη παρακολούθηση και ο συναγερμός σφαλμάτων, ικανοποιώντας τις απαιτήσεις έξυπνης διαχείρισης στα σύγχρονα συστήματα διανομής ηλεκτρικής ενέργειας.

VI. Χρήση και Συντήρηση: Διασφάλιση της μακροπρόθεσμης λειτουργίας του "Guardian".

Για να διασφαλιστεί ότι τα MCCB διατηρούν σταθερή απόδοση μακροπρόθεσμα, είναι απαραίτητη η τυποποιημένη χρήση και η τακτική συντήρηση.

Απαιτείται αυστηρή τήρηση των προτύπων εγκατάστασης. Κατά την καλωδίωση, οι ακροδέκτες πρέπει να σφίγγονται για να αποφευχθεί η υπερθέρμανση που προκαλείται από κακή επαφή. Τα ηλεκτροφόρα καλώδια, τα ουδέτερα καλώδια και τα καλώδια γείωσης πρέπει να συνδέονται σωστά. Η αντιστροφή της πολικότητας μπορεί να καταστήσει τη λειτουργία προστασίας αναποτελεσματική, δημιουργώντας πιθανούς κινδύνους για την ασφάλεια.

Η καθημερινή συντήρηση δεν πρέπει να παραμελείται. Συνιστάται να ελέγχετε για ζημιές του περιβλήματος ή ρωγμές και χαλαρούς ακροδέκτες κάθε τρίμηνο. Κάθε χρόνο, πατήστε χειροκίνητα το "κουμπί ταξιδιού" για να ελέγξετε εάν η λειτουργία προστασίας λειτουργεί κανονικά — εάν το κουμπί δεν ενεργοποιήσει ένα ταξίδι, απαιτείται έγκαιρος έλεγχος ή αντικατάσταση.

Ταυτόχρονα, πρέπει να ληφθούν υπόψη τα ταμπού αντικατάστασης: μετά από ένα ταξίδι που προκαλείται από σφάλμα, μην επαναφέρετε τον διακόπτη στα τυφλά. Αρχικά, εντοπίστε την αιτία του σφάλματος (π.χ. υπερφορτωμένο εξοπλισμό ή σημεία βραχυκυκλώματος στη γραμμή) και επαναφέρετέ το μόνο αφού επιλυθεί το σφάλμα. Εάν ο διακόπτης ενεργοποιείται επανειλημμένα ή το περίβλημα έχει υποστεί ζημιά, θα πρέπει να αντικατασταθεί αμέσως ακόμη και αν δεν υπάρχει εμφανής εξωτερική ζημιά — δεν επιτρέπεται η "ελαττωματική λειτουργία", καθώς μπορεί να οδηγήσει σε ατυχήματα ασφαλείας λόγω γήρανσης του εξοπλισμού.

Από τη βασική δομή έως τις βασικές λειτουργίες, από την επιλογή παραμέτρων έως την πρακτική εφαρμογή, τα MCCB δημιουργούν ένα σταθερό "φράγμα ασφαλείας" για συστήματα διανομής ισχύος χαμηλής τάσης. Η κατανόηση και η σωστή χρήση τους θα εξασφαλίσει καλύτερα την ασφάλεια του κυκλώματος και θα παρέχει ισχυρή υποστήριξη για τη σταθερή λειτουργία της παραγωγής και την καθημερινή ζωή.
