Box Combiner PV: Ολοκληρώστε τον οδηγό για τα εξαρτήματα και την εγκατάσταση

Πρώτον, ποιο είναι το κουτί φωτοβολταϊκής διασταύρωσης;

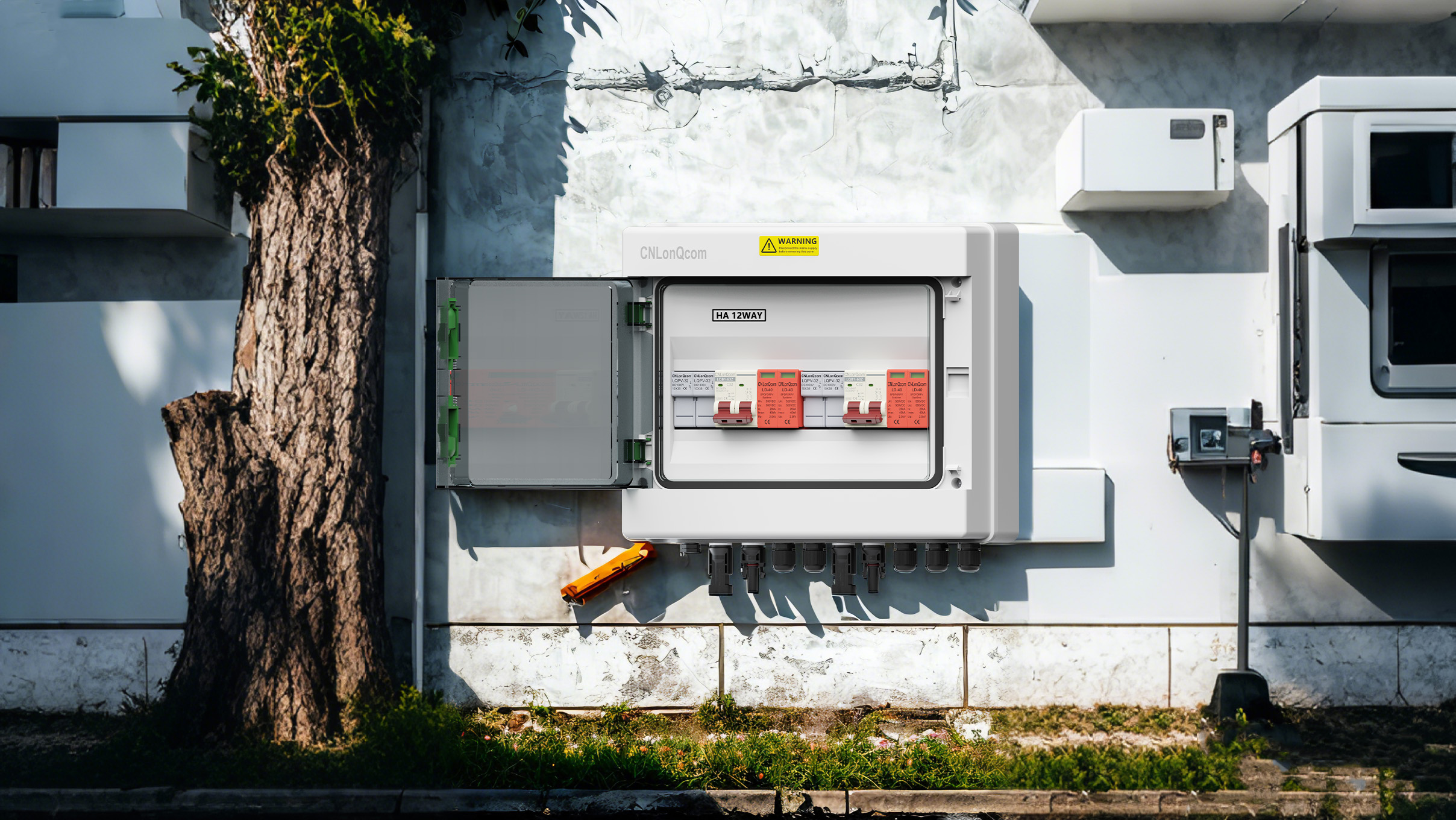

PV Combiner Box(Box Combiner Box) είναι ο βασικός ηλεκτρικός εξοπλισμός του συστήματος παραγωγής ηλιακής ενέργειας, που χρησιμοποιείται κυρίως για το κεντρικό άμεσο ρεύμα των φωτοβολταϊκών σειρών και παρέχει λειτουργίες υπερέντασης, προστασίας από αστραπές και άλλες λειτουργίες προστασίας για να εξασφαλιστεί η ασφαλής και αποτελεσματική λειτουργία του σταθμού ηλεκτροπαραγωγής.

Δεύτερον, η σύνθεση του φωτοβολταϊκού κιβωτίου διασταύρωσης

Βασικά στοιχεία:

Terminal εισόδου: Συνδέστε πολλαπλές φωτοβολταϊκές μονάδες (για παράδειγμα, 6-16 PV modules, το καθένα υποστηρίζει 10Α-15α).

Συγχωνεύει/διακόπτες κυκλώματος: Προστατέψτε κάθε συμβολοσειρά από ζημιές υπερέκρασης (συνήθως προδιαγραφές DC1000V/20A).

Μονάδα προστασίας από αστραπή: Προστάτης SPD Surge (χωρητικότητα εκφόρτισης 40ka).

Βοηθητικά μέρη:

Διακόπτης απομόνωσης DC: Κύκλωμα έκτακτης ανάγκης.

Αδιάβροχο περίβλημα: IP65 Προστασία, κατάλληλο για υπαίθριο περιβάλλον.

Τρίτον, βήματα εγκατάστασης και καλωδίωσης

1 Προετοιμασία πριν από την εγκατάσταση:

Επιβεβαιώστε τη θέση εγκατάστασης (κοντά στη φωτοβολταϊκή συστοιχία και μακριά από το άμεσο ηλιακό φως).

Ελέγξτε το ακροδέκτη εδάφους του δοχείου (αντίσταση εδάφους ≤4ω).

2. Διαδικασία καλωδίωσης:

Εισαγωγή συμβολοσειράς ομάδας:

Συνδέστε το αντίστοιχο τερματικό με πολικότητα (+/-) για να βεβαιωθείτε ότι η τάση κάθε τερματικού είναι συνεπής.

Ασφαλίστε τη σύνδεση MC4 για να αποτρέψετε την εικονική θέρμανση.

Τέλος εξόδου:

Συνδεθείτε στον ακροδέκτη εισόδου DC του μετατροπέα (περιοχή διατομής καλωδίων ≥4mm²).

Lightning Protection Grounding:

Το καλώδιο γείωσης SPD (≥6mm²) συνδέεται με τη γραμμή γείωσης.

3. Δοκιμή ισχύος:

Μετρήστε την τάση ανοικτού κυκλώματος (αντιστοιχίστε το εύρος εισόδου του μετατροπέα).

Ελέγξτε εάν τα έξυπνα δεδομένα παρακολούθησης μεταδίδονται σωστά.

4. ΠΡΟΦΥΛΑΜΕΝΑ

Προδιαγραφές ασφαλείας:

Φορέστε γάντια μόνωσης κατά τη διάρκεια της λειτουργίας. Μην εργάζεστε με ζωντανά.

Εάν η πλευρά DC έχει υψηλή τάση (600V έως 1500V), πρέπει να ορίσετε μια προειδοποιητική ετικέτα.

Προτάσεις συντήρησης:

Καθαρίστε τακτικά το κουτί και ελέγξτε την κατάσταση της ασφάλειας.

Δοκιμάστε την αποτελεσματικότητα της μονάδας SPD πριν από την περίοδο καταιγίδας.

Πέντε, προτάσεις επιλογής

Ανάλογα με το μέγεθος του σταθμού ηλεκτροπαραγωγής:

Μικρό νοικοκυριό: 6-8 εισροές, ολοκληρωμένη βασική προστασία.

Βιομηχανικός και εμπορικός σταθμός ηλεκτροπαραγωγής: 12-16, με έξυπνη παρακολούθηση και απομακρυσμένη επικοινωνία.

Επιλέξτε TUV/IEC Certified Bus Boxes, όπως προϊόντα σειράς CNLONQCOM, για να εξασφαλίσετε 25 χρόνια μακροπρόθεσμης προστασίας!

Το κουτί φωτοβολταϊκής διασταύρωσης είναι ο "κόμβος ασφαλείας" του σταθμού ηλεκτροπαραγωγής και η σωστή εγκατάσταση και συντήρηση μπορεί να βελτιώσει σημαντικά την αποτελεσματικότητα της παραγωγής ενέργειας. Εάν χρειάζεστε συγκεκριμένες συστάσεις μοντέλου ή τεχνικές λύσεις, παρακαλούμε να συμβουλευτείτε το CNLONQCOM!
